CylGear

Toepassing voor berekening van Cilindrische Evolvente Tandwielen

CylGear Flash

CylGear berekent

  • het uitvoerbaar gebied van de vertanding en de grenslijnen
  • dimensionering van een tandwielstel
  • de geometrie van een tandwielstel volgens de norm DIN 3960
  • meting van de vertanding: de tandkoorde, de tandwijdte en de diametrale maat over twee pennen of kogels
  • de ingrijpweg en middellijnen van profielpunten voor het slijpen van de tandflanken met profielcorrectie
  • de tandkrachten in contactpunt en de reactiekrachten in de lagerpunten
  • de bepaling van het dynamisch model
  • belastbaarheid volgens de norm ISO 6336
  • ontwerp- en verificatieberekening geometrie en berekening van belastbaarheid van een planeetoverbrenging

Lees in deze website meer over volgende onderwerpen

Gebruikersinterface

CylGear is een toepassingsprogramma dat draait onder Microsoft Windows. De gebruiker kan voor de gebruikersinterface en de uitvoer een taal kiezen uit:

  • Nederlands
  • Engels
  • Frans
  • Duits
De gebruikersinterface is heel gebruiksvriendelijk en de gebruiker wordt door elke opeenvolgende rekengang geloodst.

Identificatie van een rekenproject

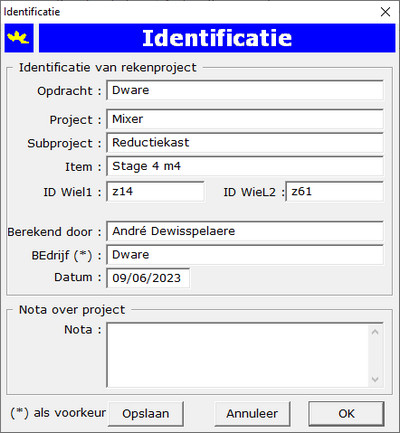

Bij het begin van een rekenproject wordt een dialoogvenster geopend voor inbreng van gegevens over het rekenproject.

Indentificatiie van het rekenproject

Bepaling van de vertanding

De vertanding wordt bepaald door het theoretisch heugelprofiel en door zeven onafhankelijke meetkundige grootheden. De berekening wordt gedaan voor een enkelvoudig tandwielstel bestaand uit wiel1 en wiel2.

Theoretisch heugelprofiel

Het theoretisch heugelprofiel wordt bepaald door volgende in te brengen grootheden:

drukhoek αP 20.00 °
kophoogtefactor khaP 1.00
voethoogtefactor khfP 1.25
voetafrondingstraalfactor kρfP 0.30

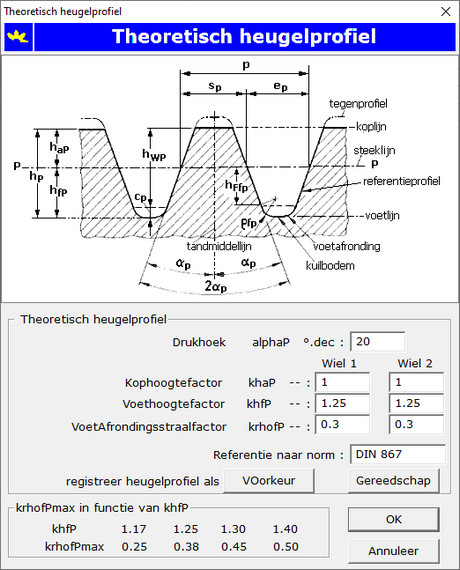

Inbreng van de verhoudingen voor het theoretisch heugelprofiel wordt gedaan met volgend dialoogvenster:

Basic Rack Dialog

De gebruiker kan de initiële parameters voor het theoretisch heugelprofiel wijzigen en opslaan in het systeemregister als default waarden met een klik van de muis op de opdrachtknop Voorkeur.

Uitvoerbaar gebied van de vertanding

De grondwetten van de vertanding, het theoretisch heugelprofiel en twee factoren voor de minimale normaaldikte aan de kop voor uitwendige vertanding, respectievelijk de minimale normaalkuilwijdte aan de voet voor inwendige vertanding, bepalen het uitvoerbaar gebied van de vertanding. De toepassing berekent de grenslijnen voor het uitvoebaar gebied van de vertanding. De inbreng van volgende parameters is vereist:

Uitwendige vertanding Grenslijn G1 ksan 0.20
Inwendige vertanding Grenslijn G5 kefn 0.20

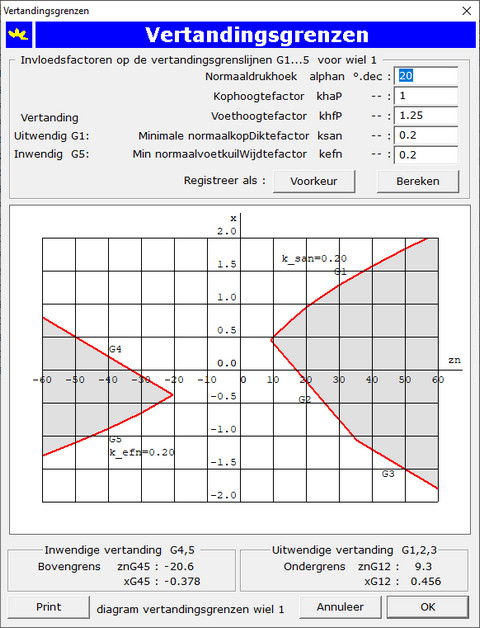

Deze twee parameters worden in het systeemregister opgeslagen en zullen bij een volgende berekening als initiële waarden in het dialoogvenster verschijnen. De grenslijnen van de vertanding worden berekend met de gegevens van het theoretisch heugelprofiel als de drukhoek αP, de kophoogte- en de voethoogtefactor. De grenslijnen worden in rode kleur rond het uitvoerbaar gebied in een diagram getekend zoals voorgesteld in de onderstaande figuur:

CylGear Gear Boundary

Het diagram met de vertandingsgrenzen kan afgedrukt worden door met de muis op de opdrachtknop Print te klikken.

Voor een drukhoek van 20 ° en een virtueel aantal tanden in de normaaldoorsnede zal men in het bereik zn = 9 ... 60 tanden bijvoorbeeld er bijzonder opletten om de vertandingsgrenzen te respecteren. Dit is ook wat de toepassing voor u doet: de toepassing geeft een foutmelding indien de vertandingsgrenzen niet gerespecteerd zijn.

Definitie van de vertandingsgrenzen:

Uitwendige vertanding:

Grenslijn G1 xG1 grootste profielverschuivingsfactor die toepasbaar is met de voorwaarde dat de normaaldikte aan de kop niet kleiner mag zijn dan de toelaatbare minimale dikte san = ksan mn.
Grenslijn G2 xG2 de minimale profielverschuivingsfactor nodig om ondersnijding aan de tandvoet te vermijden.
Grenslijn G3 xG3 minimale profielverschuivingsfactor nodig om te voldoen aan de voorwaarde da >= db + 2 mn

Inwendige vertanding:

Grenslijn G4 xG4 maximale profielverschuivingsfactor om te voldoen aan de voorwaarde da <= db
Grenslijn G5 xG5 minimale profielverschuivingsfactor om te voldoen aan de voorwaarde van een minimale normaalkuilwijdte aan de voet efn = kefn mn
