Overbrengbaar Koppel van Tandwielstel

Het overbrengbaar koppel bepalen van een gegeven tandwielstel waarvan de geometrie berekend werd. Het overbrengbaar koppel wordt bepaald in een iteratief rekenproces.

Dimensionering van een tandwielstel

Het dimensioneringsprobleem voor een tandwielstel wordt ondersteund. Gevraagd wordt: inbreng van de overbrengverhouding, de belasting en de materialen die zullen gebruikt worden. Een voorkeur voor een slanke of compacte bouwvorm kan gezet worden. De toe te passen aantal tanden en modulus worden berekend. Twee nabijliggende genormaliseerde moduli worden voorgesteld in combinatie met drie variaties in aantal tanden. Dit geeft dan zes combinaties die een verder onderzoek waard zijn.

Dimensionering van een Planeetoverbrenging

Dimensionering voor een gegeven belasting en overbrengverhouding

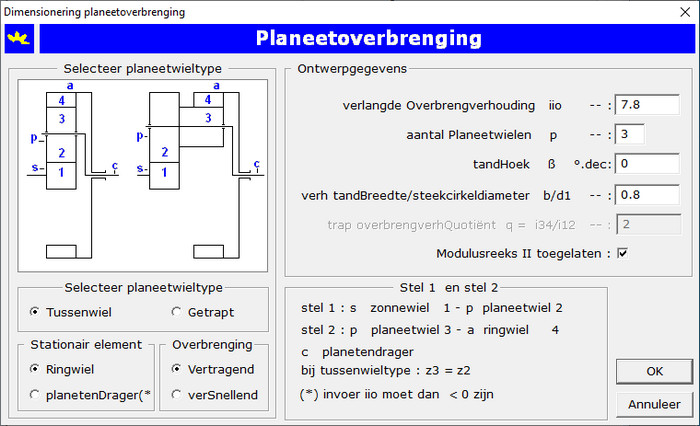

Keuze van de materialen voor zonne- en planeetwiel. Het materiaal voor het ringwiel wordt verondersteld gelijkwaardig te zijn aan dat van het planeetwiel. Inbreng van belasting en inbreng van enkele geometrische grootheden voor planeetoverbrenging met onderstaand dialoogvenster:

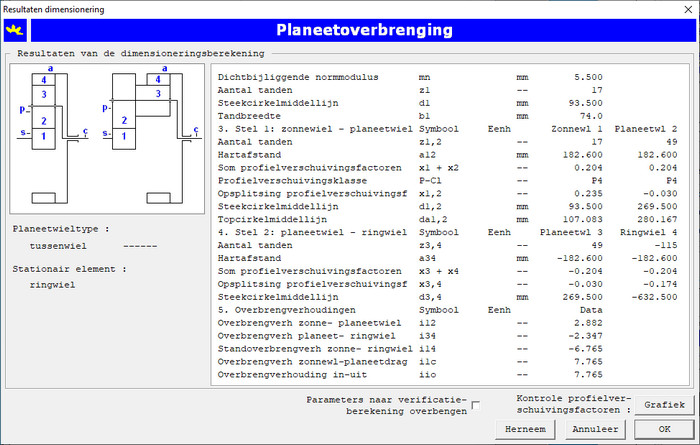

De toepassing berekent een oplossing die voldoet aan de specifieke voorwaarden voor een planeetoverbrenging en wordt weergegeven in onderstaand dialoogvenster:

Verificatieberekening van een planeetoverbrenging met gekozen modulus

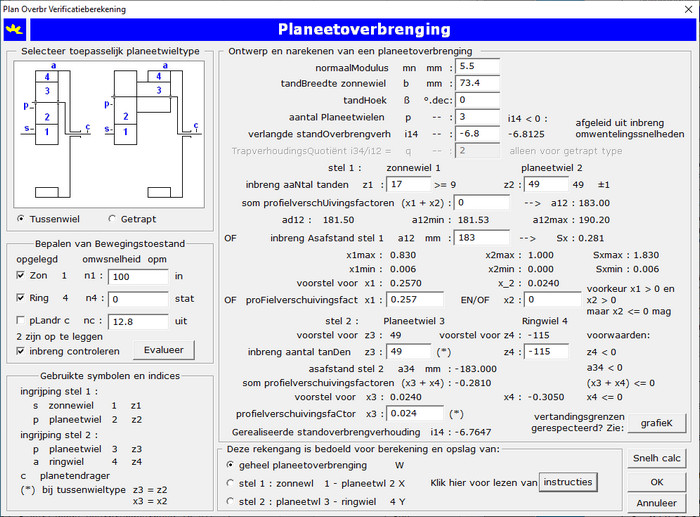

De berekening gaat uit van de gekozen modulus en de verlangde standoverbrengverhouding. De gebruiker kiest het aantal tanden voor het zonnewiel en de toepassing berekent een voorstel voor de overige geometrieparameters. De gebruiker kan deze voorstellen aanvaarden of bijwerken om stapsgewijze tot een oplossing te komen. De inbreng en de berekening wordt uitgevoerd met onderstaand dialoogvenster:

Inbreng voor het bepalen van de bewegingstoestand: aanduiding voor welke assen de omwentelingssnelheden opgelegd zijn. Inbreng van de opgelegde omwentelingssnelheden, inbreng van de verlangde afhankelijke omwentelingssnelheid van de derde as. De verlangde standoverbrengverhouding wordt hiermee berekend als voorstel voor de inbreng van die waarde in het geometriegedeelte.

Inbreng van de geometrie: de modulus m_n, de tandbreedte b, de tandhoek β, het aantal planeetwielen p, de verlangde standoverbrengverhouding i₁₄ en het aantal tanden voor het zonnewiel z₁. Door het indrukken van de Tab-toets na elke inbreng zal de toepassing een voorstel berekenen voor het aantal tanden van de planeetwielen en het ringwiel en voor de asafstand a₁₂. Start met een afgeronde asafstand a₁₂ voor tandwielstel 1, de profielverschuivingsfactoren voor het zonnewiel, planeetwielen en ringwiel worden berekend. Deze rekengang iteratief uitvoeren met verschillende asafstanden tot de voorwaarden (x₃ + x₄) <= 0 en x₄ <= 0 redelijk voldaan zijn.

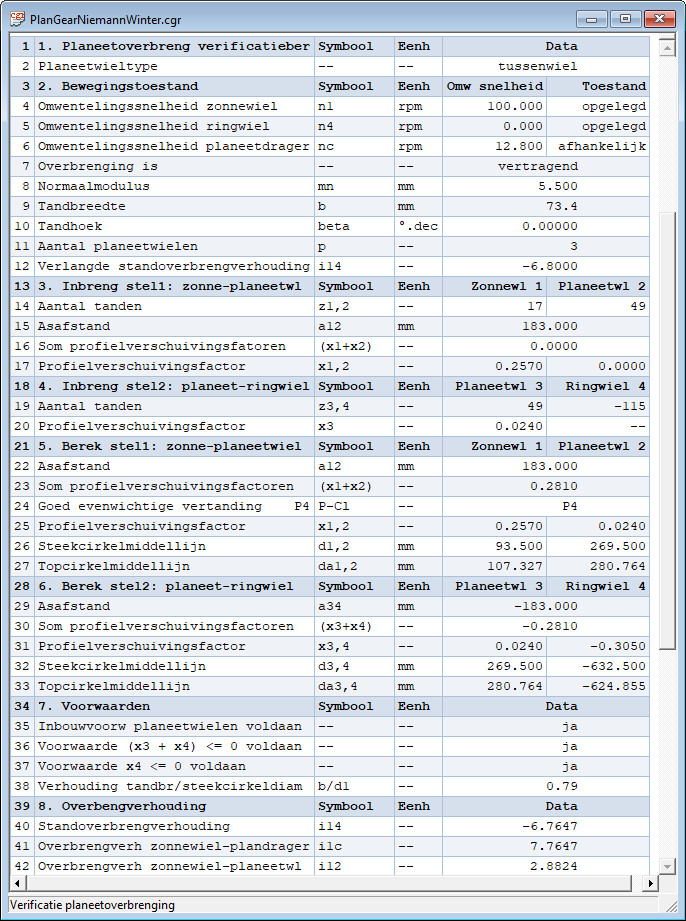

Na het sluiten van het dialoogvenster met de Ok knop worden de rekenresultaten in een rekenrapport op het scherm weergegeven:

Klik hier op Rekenrapport Planeetoverbrenging om een voorbeeld van een rekenrapport van een planeetoverbrenging te openen in een nieuwe pagina.
