Belasting

Inbreng van de belasting met één van de volgende combinaties:

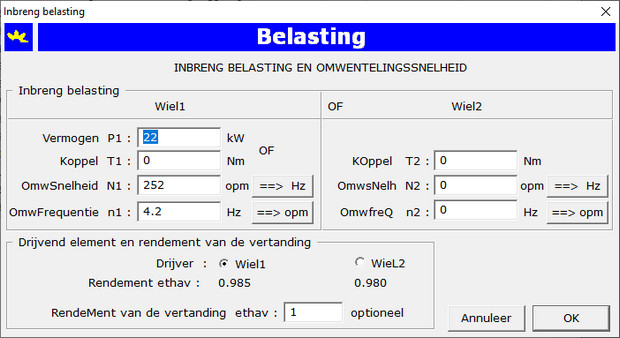

Inbreng met behulp van dialoogvenster:

Materialen voor tandwielen

De toepassing is voorzien van een dialoogvenster voor het beheer van materialen voor tandwielen. Volgens de norm ISO 6336-5 zijn de waarden voor de vermoeiingscontactspanning en de vermoeiingsvoetspanning te bepalen in functie van de flankhardheid met de vergelijking van een rechte σ_H,F = Ax + B waarin x staat voor hardheid HV, A is de richtingscoëffiënt en B is het segment op de y-as. De drie parameters werden aan de norm ontleend. Inbreng van materialen voor een tandwielstel vereist een afzonderlijke inbreng van materiaal voor wiel1 en wiel2, de materiaalkwaliteitsklasse en de hardheid van de tandflanken. De vermoeiingscontactspanning σ_Hlim en de vermoeiingsbuigspanning σ_Flim worden bepaald met de vergelijking van de rechte als functie van de oppervlaktehardheid van de tandflank.

Tand- en Reactiekrachten

De coördinaten van de lagerpunten A en B en van het ingrijppunt X zijn in te brengen. Daarbij wordt gebruik gemaakt van een cilindrisch coördinatensysteem. De toepassing berekent de tandkrachten: omtrekskracht F_t, radiale kracht F_r en de axiale kracht F_a. De reactiekrachten in de lagerpunten worden eveneens berekend.

Dynamisch Model

De toepassing is voorzien van een krachtige modeller om het massatraagheidsmoment van wiel1 en wiel2 te berekenen en dit reeds in de ontwerpfase. De massa van een derde wiel3, zoals bijvoorbeeld een tussenwiel of een wiel dat vast verbonden is aan een wielas1 kan ook in rekening gebracht worden. De polaire massatraagheidsmomenten worden tot een massa per eenheid tandbreedte op de ingrijplijn herleid. De veerconstante wordt bepaald met de enkelpaartandstijfheid c' en de dubbelpaartandstijfheid c_γ zoals beschreven in de norm ISO 6336-1. De toepassing berekent de eigenfrequentie van het massa-veersysteem en bepaalt daarmee in welk snelheidsdomein de overbrenging zal werken. Bij een werking in het critisch domein zal de toepassing eventueel de te nemen voorzorgen weergeven om zoveel mogelijk het resonantieprobleem te onderdrukken.

Belastbaarheid volgens norm ISO 6336-2,3

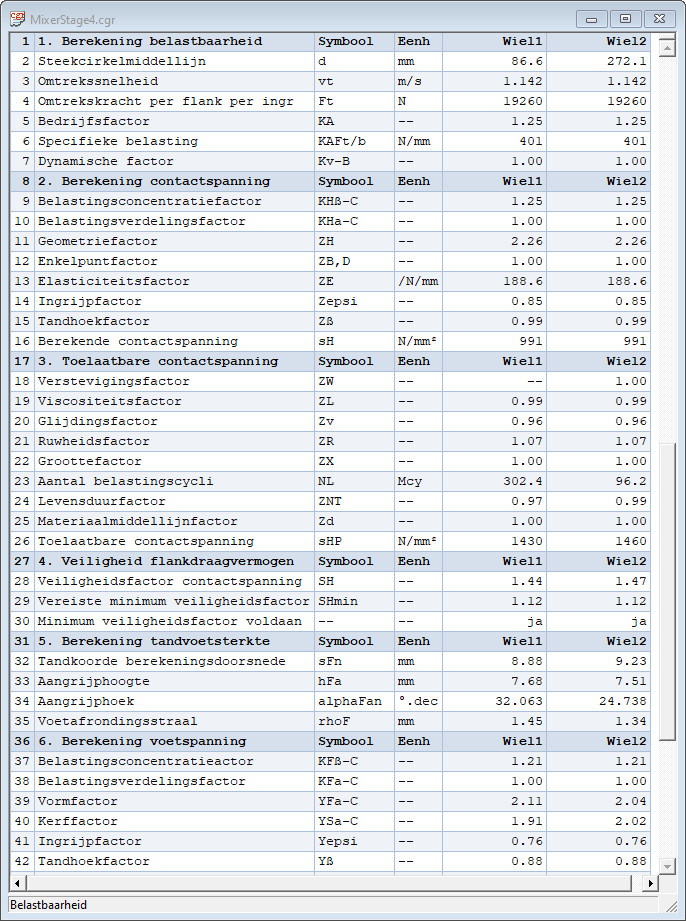

De toepassing bepaalt de invloedsfactoren, de contact- en voetspanning, de toelaatbare contact- en voetspanning voor de gegeven materialen. De veiligheidsfactoren voor contactspanning S_H1,2 en voetspanning S_F1,2 worden berekend en vergeleken met de respectievelijk opgelegde minimum waarden. De toepassing zal een foutmelding geven indien de opgelegde minimum waarden voor de veiligheidsfactoren niet gerespecteerd zijn. Zie onderstaande figuur voor een gedeelte van het uivoervenster:

Uitvoer als text- of HTML-bestand

Met een klik van de muis op een menu item wordt het rekenrapport van de belastbaarheid geëxporteerd in een text- (.txt) of HTML-bestand (.htm). Deze bestanden zijn met een textverwerker, respectievelijk met een browser te lezen.
Klik hier op Rekenrapport Belastbaarheid om een volledig rekenrapport belastbaarheid te openen in een blanke doelpagina.

Ben je al overtuigd dat CylGear een nuttig rekentool is? Navigeer naar de Contactpagina en vraag een prijsofferte of verdere informatie aan over deze toepassing.

Navigeer naar volgende webpagina voor het dimensioneringsprobleem en de verificatieberekening van een planeetoverbrenging.
