Snijgereedschap
De toepassing is voorzien van een dialoogvenster om de gegevens voor het snijgereedschap in te brengen. Met dit dialoogvenster is ook
de inbreng uit te voeren van de eventueel toe te passen protuberantie en van de bewerkingstoeslag met tolerantie die te voorzien is.
Indien geen voorvertanding of protuberantie toe te passen is, kan deze inbreng gewoon overgeslagen worden.
Er is een dialoogvenster voorzien voor het beheer van een lijst van afwikkelfrezen met protuberantie. Dit dialoogvenster bevat een
lijstbesturingselement waarin de protuberantiegegevens als lijnen weergegeven worden. De lijst kan makkelijk bijgewerkt worden en
is als een csv-bestand op de harde schijf te bewaren.
De toepassing berekent welk aandeel van de bewerkingstoeslag reeds in de afwikkelfrees met protuberantie voorzien is. Dit wordt
afgeleid uit de freestanddikte op de steeklijn van de afwikkelfrees met protuberantie in vergelijking met de tanddikte op de steeklijn
van het theoretisch heugelprofiel. Bij berekening van de snijdiepte wordt hiermee rekening gehouden.
ISO Vertandingskwaliteitsklasse Qg
De toepassing is voorzien van een assistent voor het bepalen van de ISO vertandingskwaliteitsklasse Qg in functie
van de omtrekssnelheid vt, de smering, de belastingsintensiteit en de geluidseisen. In het dialoogvenster is de
ISO-kwaliteitsschaal tegenover de DIN-schaal geplaatst om de verschillen duidelijk te maken.
Hartafstands- en Tanddikteafwijkingen en Toleranties
De gebruiker dient beslissingen te nemen omtrent:
|
Asafstandsafwijking |
Aa |
js5 - js11 |
|
Bovenste normaaltanddikteafwijking DIN 3967 |
Asne |
a - h |
|
Normaaltanddiktetolerantie DIN 3967 |
Tsn |
21 - 30 |
Inbreng van bovenste normaaltanddikteafwijking Asne en normaaldiktetolerantie Tsn met
volgend dialoogvenster:
De keuze van de klasse is eenvoudig te maken met behulp van een schuifregelaar en de toepassing zoekt de onderliggende
corresponderende waarden op in de normtabellen. De inbreng is dan eenvoudig uit te voeren met een klik met de muis op een opdrachtsknop.
Metingen van de vertanding
De toepassing vraagt de inbreng van de fabricage-topcirkelmiddellijn. Deze inbreng is nodig voor de meting van de normaaltandkoorde
op tandkoordehoogte en als referentie voor de berekening van de steekdiepte. De toepassing berekent verder indien de optie aangevinkt werd:
- normaalkoordehoogte hac en normaaltandkoorde sncm met koordetolerantie
in ± notatie.
- de nominale tandwijdte Wk en de gemiddelde tandwijdte Wkm over k aantal
tanden, met tolerantie in ± notatie.
- de middellijn van de meetpennen of kogels dM en de diametrale maat over twee pennen of kogels
Md,R en de overeenkomstige tolerantie.
De toepassing berekent de snijdiepte, de gemiddelde te verwachten normaal- en omtreksflankspeling. De gebruiker kan met aanvinkvakjes
het meetblad samenstellen voor afdruk.
Ingrijpweg
Berekening van de ingrijpweglengte en de middellijnen door de overgangspunten van dubbelpaar-, enkelpaar-, dubbelpaaringrijping.
De overgangspunten worden aangeduid met A-B-C-D-E:
- A beginpunt van dubbelpaaringrijping
- B onderste punt enkelpaaringrijping
- C pool
- D bovenste punt enkelpaaringrijping
- E eindpunt van dubbelpaaringrijping

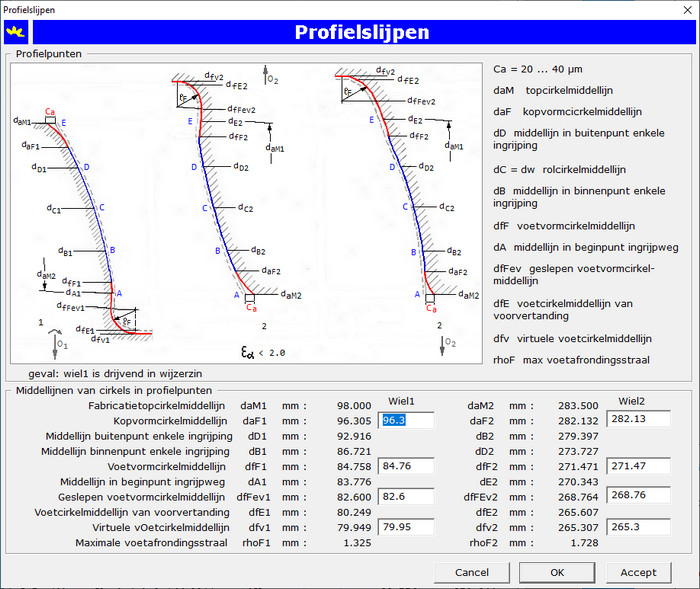

De kennis van deze middellijnen is van belang om de beginpunten te bepalen voor een eventueel toe te passen profielcorrectie aan de kop
en/of aan de voet bij het profielslijpen van de tandflanken. Zie onderstaande figuur:
Grafische voorstelling tandprofiel
De toepassing geeft een grafische voorstelling van het tandprofiel in omtreksdoorsnede. Een ondersnijding
of protuberantie aan de voet is hiermee visueel kontroleerbaar.
Ga naar de volgende webpagina voor berekening belastbaarheid.
