Geometrie van de vertanding
De vertanding wordt bepaald door een genormaliseerd theoretisch heugelprofiel en door 7 onafhankelijke meetkundige grootheden:
|
1 |
hartafstand |
a |
|
2 |
tandbreedte |
b |
|
3 |
tandhoek |
β |
|
4 |
normaalmodulus |
mn |
|
5 |
aantal tanden van wiel1 |
z1 |
|
6 |
aantal tanden van wiel2 |
z2 |
|
7 |
een van beide profielverschuivingsfactoren |
x1, x2 |

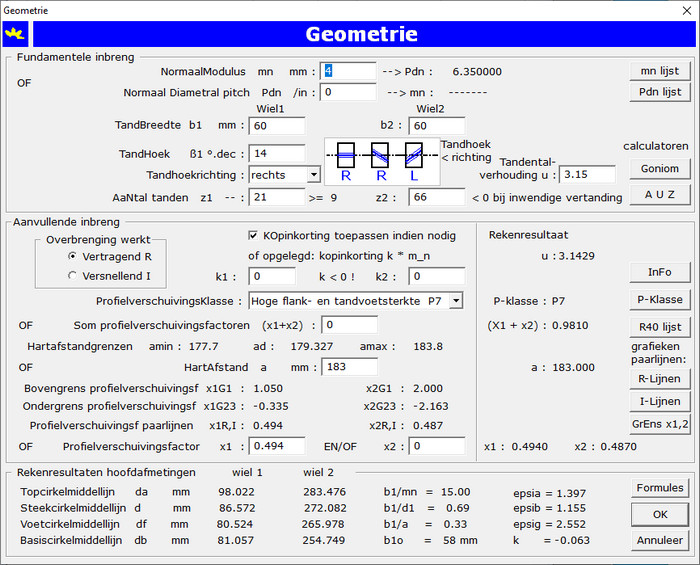

Inbreng van verplicht en optioneel gedeelte van de vertandingsparameters met behulp van volgend dialoogvenster:
Inbrenging of wijziging van een onafhankelijke parameter gevolgd door het indrukken van de Tab-toets zet de berekening in gang.
De gebruiker kan dus onmiddellijk het effect zien van de laatste inbreng.
Merk op dat het kleinst toelaatbaar aantal tanden voor wiel1 is weergegeven onmiddellijk na het inbrengvak voor het aantal tanden
wiel1 z1. De tandhoek β werd hierbij in rekening gebracht, want daarom is de inbreng van
de tandhoek voorafgaand aan dat van het aantal tanden. In het dialoogvenster zijn volgende grootheden weergegeven:
referentiehartafstand ad, de berekende grenzen voor de hartafstand amin,max,
de grenzen voor de profielverschuivingsfactoren, de optimale profielverschuivingsfactoren die werden bepaald
met de paarlijnen voor vertragende overbrenging (R-lijnen) of versnellende overbrenging (I-lijnen).
De profielverschuivingsklasse die uiteindelijk met de berekende som van de profielverschuivingsfactoren overeenkomt is weergegeven
in de keuzelijst.
Met de uitvoer in het dialoogvenster kan de gebruiker zich reeds een beeld vormen over de afmetingen van de overbrenging. Na het sluiten

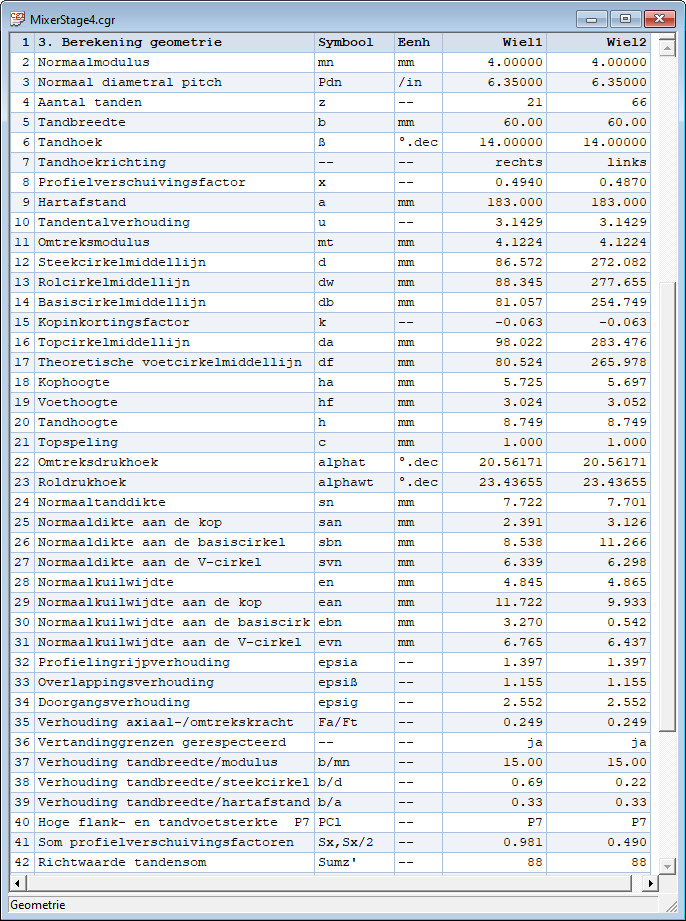

van het dialoogvenster verschijnt het rekenrapport voor de geometrie op het scherm. Zie onderstaand voorbeeld:
Met een klik van de muis op een menuopdracht wordt het rekenrapport naar keuze geëxporteerd in een text- of een htmlbestand.
Klik hier op Rekenrapport Geometrie om een volledig rekenrapport geometrie
te openen in een blanke doelpagina.
Ga naar volgende webpagina voor metingen van de vertanding.
