WormGear

Rekenprogramma voor Wormoverbrengingen

WormGear berekent

de dimensionering van een wormoverbrenging
de geometrie van worm en wormwiel
de metingen voor worm en wormwiel
de tandkrachten en de reactiekrachten in de lagerpunten
het rendement van de vertanding
de belastbaarheid volgens het leerboek Niemann-Winter Maschinenelemente Band III

Volgende onderwerpen worden behandeld in deze web site

Gebruikersinterface

WormGear is een toepassingsprogramma dat draait onder Microsoft Windows besturingssysteem. De gebruiker kan een taal voor de gebruikersinterface en uitvoer kiezen uit volgende lijst:

Nederlands
Engels
Frans

De gebruikersinterface is opgebouwd met standaard Windows besturingselementen en is zeer intuïtief in gebruik.

Identificatie van een rekenproject

Bij de start van een rekenproject wordt een dialoogvenster geopend voor inbreng van gegevens voor identificatie van het rekenproject, zoals: opdracht, project, subproject, item, ID worm en wiel, berekend door, organisatie, berekeningsdatum en een korte nota over het rekenproject.

Keuze van flankvorm voor de worm

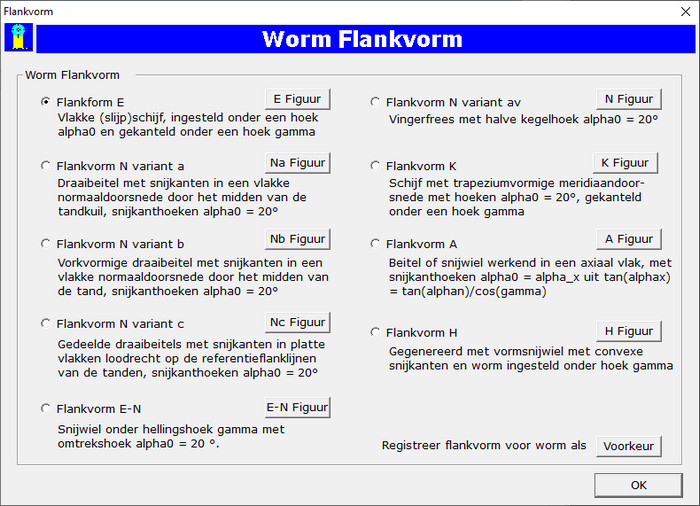

De toepassing ondersteunt de flankvormen die in onderstaand dialoogvenster met een radioknop te kiezen zijn:

De keuze van de flankvorm hangt af van de snijmethode van de worm. De gebruiker kan op een bijhorende opdrachtknop klikken om een dialoogvenster te openen met meer informatie en een afbeelding van de snijmethode en instelling van het gereedschap.

Definitievlak van de modulus en het theoretisch heugelprofiel

De gebruiker zal de doorsnede kiezen waarin de modulus bepaald wordt en het bijhorend theoretisch heugelprofiel:

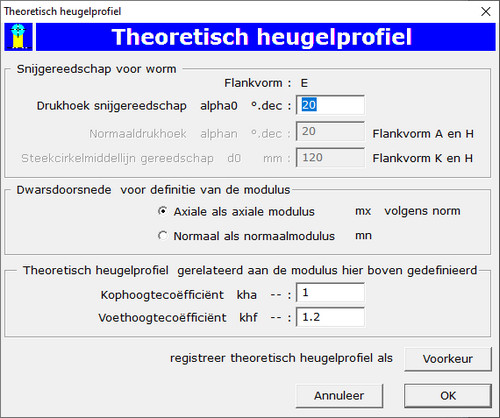

Dialoogvenster Theoretisch Heugelprofiel

Na keuze van de flankvorm voor de worm is de drukhoek van het snijgereedschap α₀ of α_n en eventueel de steekcirkelmiddellijn van het snijgereedschap d₀ in te brengen specifiek voor de gekozen flankvorm. Inbreng van de doorsnede waarin de modulus gedefinieerd wordt ofwel axiale modulus m_x of normaalmodulus m_n. De normalisatieinstituten hebben de axiale modulus als norm gekozen, maar in de praktijk komt de normaalmodulus ook voor wanneer steekwielen voor cilindrische vertanding als snijgereedschap voor de worm gebruikt worden.

De tandverhoudingen zijn bepaald door kophoogtefactor k_ha en voethoogtefactor k_hf die dan gerelateerd zijn aan de gekozen modulus.

Ga naar de volgende pagina voor berekening geometrie.
