Geometrie Wormoverbrenging
De geometrie van een wormoverbrenging wordt bepaald door een genormaliseerd theoretisch heugelprofiel en 7 onafhankelijke
geometrische grootheden:
|
1 |
Modulus |
mx of mn |
|
2 |
Aantal gangen worm |
z1 |
|
3 |
Aantal tanden wiel |
z2 |
|
4 |
Een van de volgende grootheden |
da1, d1, q, γ |
|
5 |
Hartafstand |
a |
|
6 |
Lengte worm |
b1 |
|
7 |
Tandbreedte wiel |
b2 |

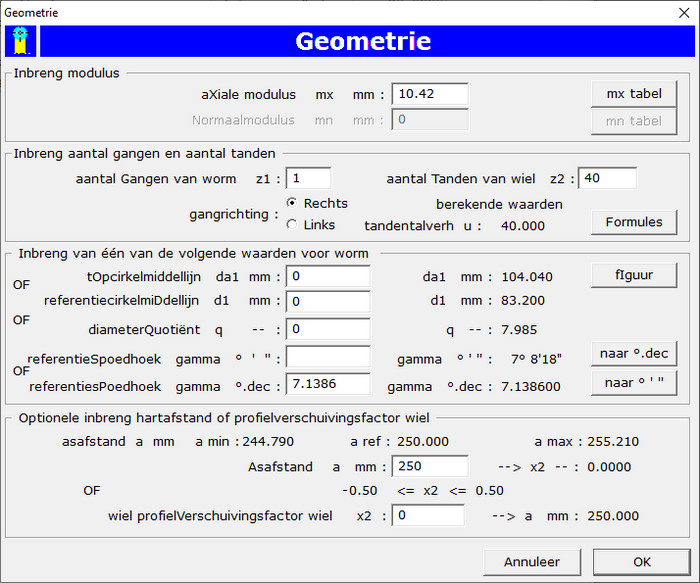

Inbreng met volgend dialoogvenster:
Inbreng of wijziging van één parameter gevolgd door indrukken van de Tab-toets, start een herberekening, de gebruiker
ziet dan onmiddellijk het effect van de inbreng.
Bemerk dat bij de worm één van de volgende meetkundige grootheden kan ingebracht worden als onafhankelijke grootheid:
|
Topcirkelmiddellijn worm |
da1 |
|
Steekcirkelmiddellijn worm |
d1 |
|
Diameterquotiënt |
q |
|
Spoedhoek |
γ |
Na inbreng van één van deze meetkundige grootheden de Tab-toets aanslaan om de andere afhankelijke grootheden te berekenen.
De spoedhoek γ kan naar keuze ingebracht worden in zestigdelige of decimale graden.
Inbreng van de hartafstand a is optioneel, bij het ontbreken van de inbreng wordt de hartafstand als afhankelijke grootheid berekend.
Als alternatief kan eventueel ook de profielverschuivingsfactor voor het wormwiel x2 ingebracht worden, dan wordt de
hartafstand als een afhankelijke grootheid berekend. De toepassing berekent de uitvoerbare minimum en maximum hartafstand bepaald door
de grenzen van de profielverschuivingsfactor. De toelaatbare minimum en maximum profielverschuivingsfactor voor het wormwiel zijn
weergegeven in functie van de gekozen flankvorm voor de worm.

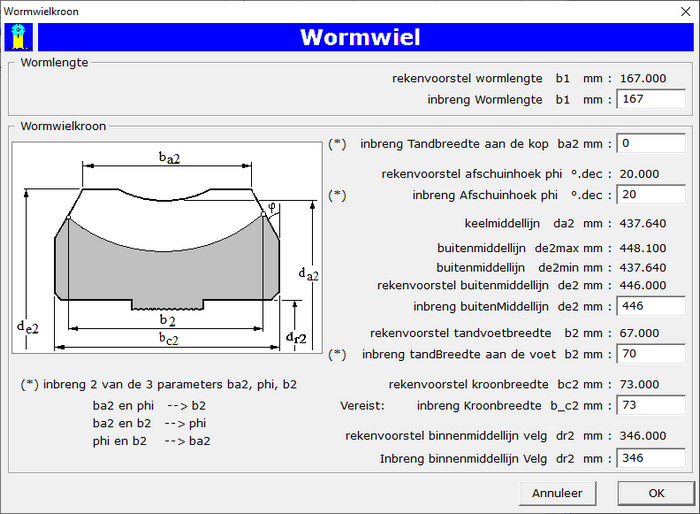

Verder is nog de inbreng vereist van: tandbreedte aan de voet van wormwiel b2 en van de velgbreedte wormwiel
bc2 en nog enkele afmetingen van de wormwielkroon. Inbreng wordt gedaan met behulp van onderstaand dialoogvenster:
Gemiddelde Normaalflankspeling en Tolerantie
De toepassing voorziet in de mogelijkheid om de speling op te delen over de worm met een schaal van 0 tot 100 %.
In het dialoogvenster voor inbreng is hiervoor een schuifregelaar voorzien. Het resterende percentage wordt dan opgedeeld op het wormwiel.

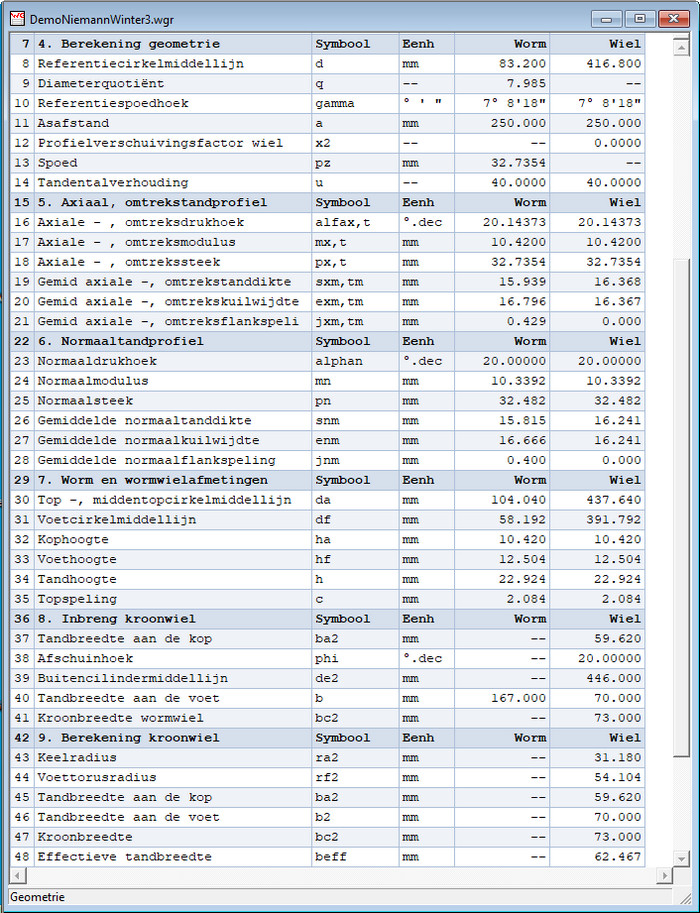

Het resultaat van de geometrieberekening wordt in het uitvoervenster weergegeven als volgt:
Klik hier op Rekenrapport Geometrie om een rekenrapport geometrie met uw browser te openen
in een blanke doelpagina.
Ga naar de volgende pagina voor berekening van de krachten.
