Meting van de vertanding
Berekening van de middellijn van de meetpennen dM voor de worm en middellijn van de meetkogels dB
voor wormwiel. Inbreng van afgeronde waarden, die zo goed als mogelijk de berekende middellijnen benaderen.
De toepassing berekent: gemiddelde normaaltandkoorde met tolerantie in ± notatie, diametrale maat over drie pennen Md1
voor de worm, diametrale maat over twee kogels Md2 voor wormwiel met de respectievelijke tolerantie. De flankspeling
die te verwachten is, wordt ook berekend. Het meetblad kan samengesteld worden door het aanvinken van opties in een dialoogvenster.
De gekozen samenstelling kan als voorkeur opgeslagen worden voor hergebruik in een volgende rekensessie.
Materialen voor worm en wormwielen
De toepassing is voorzien van een dialoogvenster voor beheer van materialen voor tandwielen en wormwielen.
Volgens de norm ISO 6336-5 worden de vermoeiingscontactspanning en de vermoeiingsvoetspanning bepaald
in functie van de flankhardheid door gebruik te maken van de vergelijking van de rechte σH,F = Ax + B
waarin x staat voor de flankhardheid HV, A voor de richtingscoëfficiënt en B voor het segment op de y-as.
De gegevens voor wormwielmaterialen zijn ontleend aan het leerboek Niemann-Winter Maschinenelemente Band III.
Inbreng van materialen voor een wormoverbrenging vereist een inbreng voor worm en wormwiel afzonderlijk,
de materiaalkwaliteitsklasse en de oppervlaktehardheid van de tandflanken.
De vermoeiingscontactspanning σHlim en de vermoeiingsvoetspanning σFlim
worden dan bepaald met de vergelijking van de rechte voor de ingebrachte flankhardheid.
Belasting
Inbreng van de belasting van de wormoverbrenging is mogelijk met één van volgende combinaties:
| |
Vermogen aan worm |
P1 |
kW |
en |
omwentelingsfrequentie worm |
n1 |
Hz |
| |
Koppel aan worm |
T1 |
Nm |
en |
omwentelingsfrequentie worm |
n1 |
Hz |
| |
Koppel aan wormwiel |
T2 |
Nm |
en |
omwentelingsfrequentie wormwiel |
n2 |
Hz |

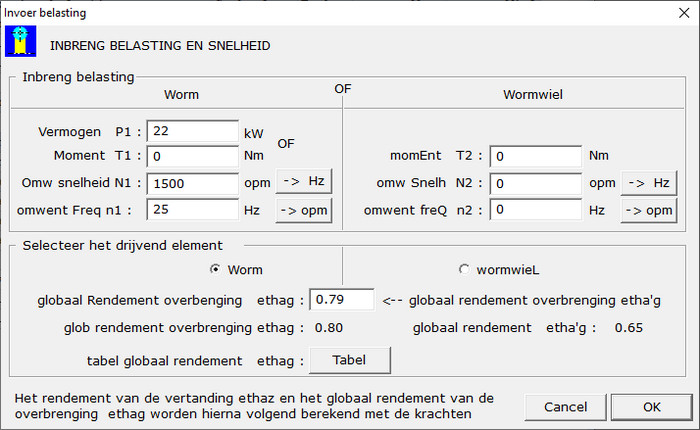

Inbreng met onderstaand dialoogvenster:
Lagerpunten

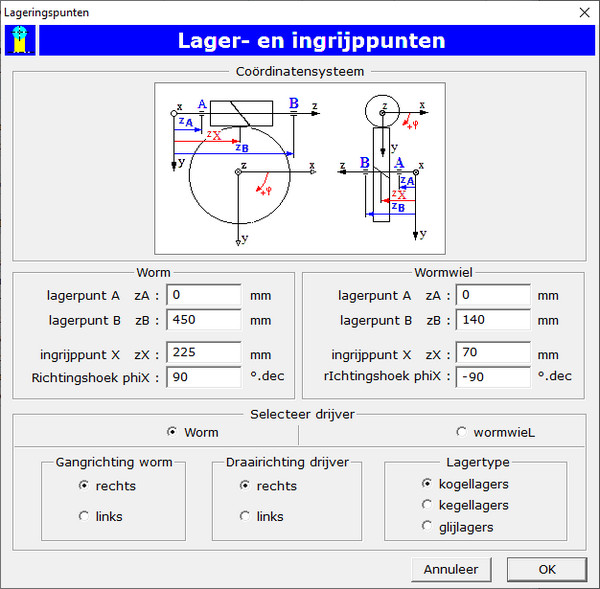

Inbreng van de locatie van de lagerpunten A en B en ingrijppunt X in cilindrische coördinaten zoals in onderstaand
dialoogvenster wordt voorgesteld:
Krachten in de wormoverbrenging
Berekening van de omtrekskracht Ft, radiale kracht Fr en axiale kracht
Fa in het ingrijppunt X en de reactiekrachten in de lagerpunten A en B. De toepassing controleert

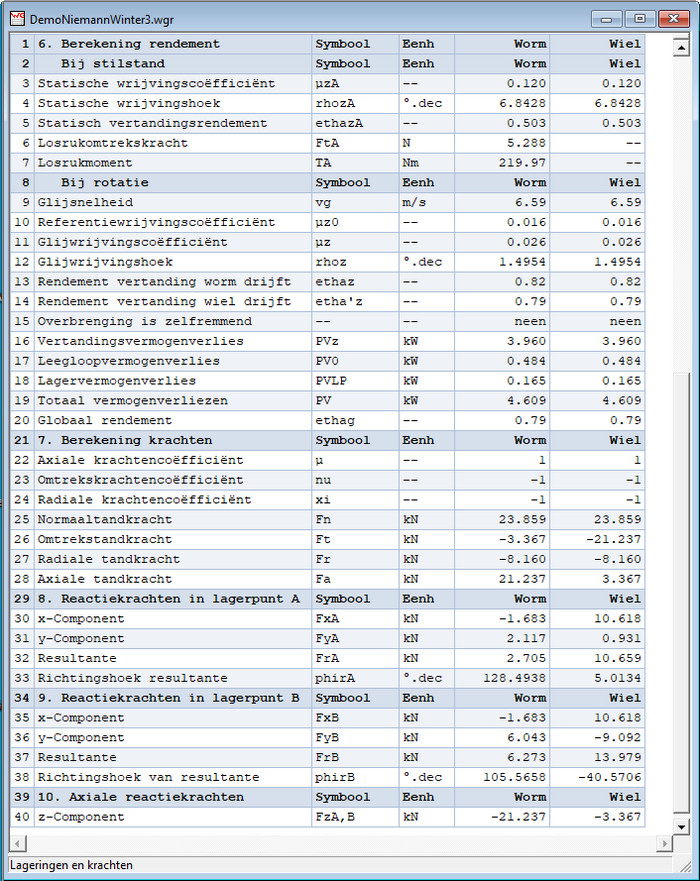

of de overbrenging zelfremmend is. Uitvoer van de berekening in een uitvoervenster zoals in onderstaande figuur:
De rekenresultaten kunnen met een muisklik op een menu item geëxporteerd worden in een .txt- of .html-bestand.
Klik hier op Rekenrapport Krachten om het met uw browser te openen in
een blanke pagina.
