Belastbaarheid

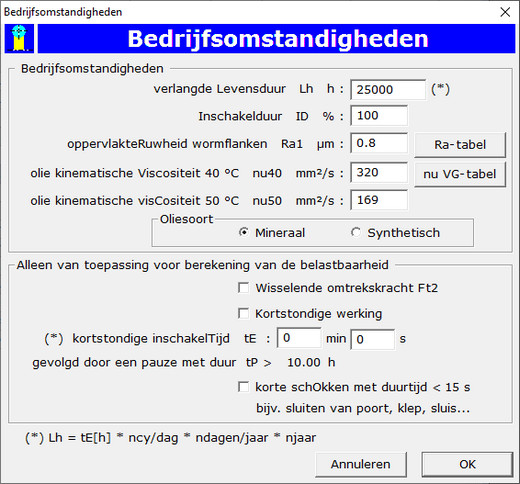

Inbreng bedrijfsomstandigheden met onderstaand dialoogvenster:
Verdere vereiste inbreng: is ventilatie voorzien, de slijtagegrenzen en de opgelegde minimum veiligheidsfactoren.
Berekening van de belastbaarheid volgens methode zoals beschreven in het leerboek Niemann-Winter Maschinenelemente Band III.
Berekening van invloedsfactoren, contactspanning, voetspanning, toelaatbare contactspanning en voetspanning
voor de gekozen materialen. De veiligheidsfactoren op thermische overbelasting, contactspanning, slijtage, voetspanning en
doorbuiging van wormas worden berekend en vergeleken met de opgelegde minimum waarden.
De toepassing zal een melding geven indien de opgelegde minimum veiligheidsfactoren niet worden gehaald.

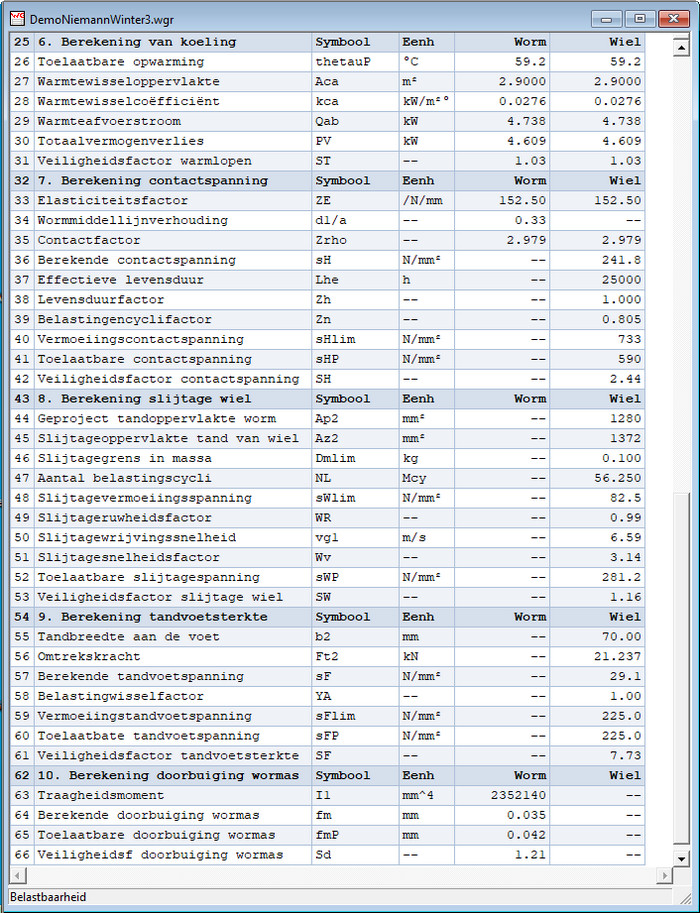

Uitvoer van berekening zoals in onderstaande figuur:
Klik hier op Rekenrapport Belastbaarheid om een reknrapport met uw browser te openen in
een blanke doelpagina.
Overbrengbaar Moment van een Wormoverbrenging
De toepassing berekent het overbrengbaar moment van een gegeven wormoverbrenging met de gegeven materialen en in de
gegeven bedrijfsomstandigheden. Deze berekening is een iteratief rekenproces.
Dimensionering van een Wormoverbrenging
Het dimensioneringsprobleem is ondersteund voor het ontwerp van een wormoverbrenging voor een gegeven overbrengverhouding
en een gegeven belasting. Het ontwerp kan gestuurd worden in de richting van hoog rendement van de vertanding
of in de andere richting naar zelfremming. Als resultaat worden zes combinaties weergeven in een dialoogvenster.
De gebruiker kiest dan welke combinaties verder zullen onderzocht of bijgewerkt worden.
Einde van WormGear pagina's. Nu heb je al een goed idee hoe de applicatie er uit ziet en kan je
een oordeel vormen over de gebruiksvriendelijkheid. Indien deze applicatie je verder interesseert navigeer onmiddellijk naar de Contactpagina en
vraag een prijsofferte aan of verdere informatie en overtuig jezelf dat de toepassing heel wat kan helpen om je cilindrische worm-wormwielen op een
professionele manier te berekenen.
