Inlegspie-, tapse spie- en tangentiële spieverbindingen
Er is een rekengang voorzien voor de ontwerpberekening en een voor de verificatieberekening.
Voorbeeld van een verificatieberekening voor as-naafverbinding met inlegspie

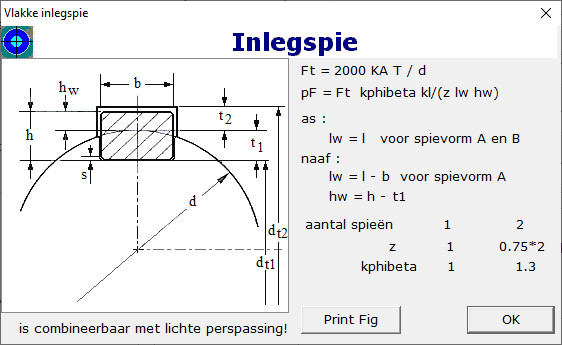

Grafische voorstelling van een as-naafverbinding met inlegspie:

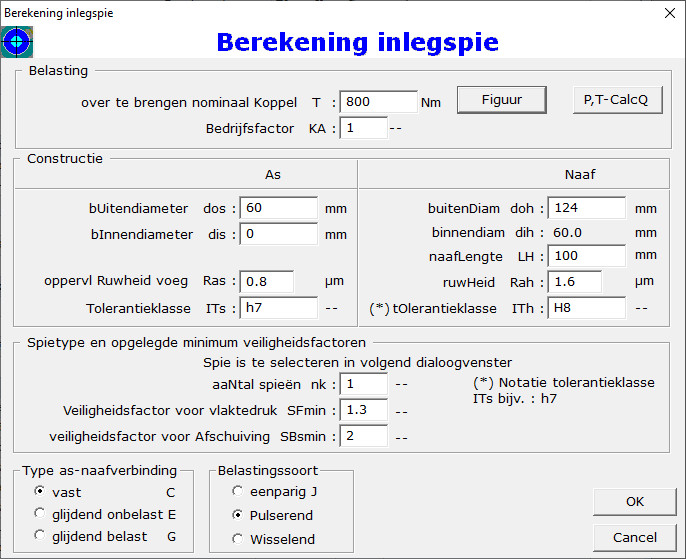

De materialen voor as, naaf en spie zijn eerst te kiezen uit een lijst in een dialoogvenster. Het over te brengen koppel en de
constructiedetails zijn in te voeren met onderstaand dialoogvenster:
De toepassing toont een lijst met standaardspieën en standaardlengtes. De gebruiker kan deze eenvoudig uit de lijst kiezen.
De toepassing berekent de contactspanning tussen spie en as en tussen spie en naaf in de contactvlakken.
De sterkte van de naaf wordt berekend.
Voor tapse - en tangentiële spieën wordt de indrijfverschuiving berekend.
Spieasverbindingen
Een rekengang is voorzien voor een ontwerpberekening en een voor een verificatieberekening.
Beknopt overzicht van een verificatieberekening

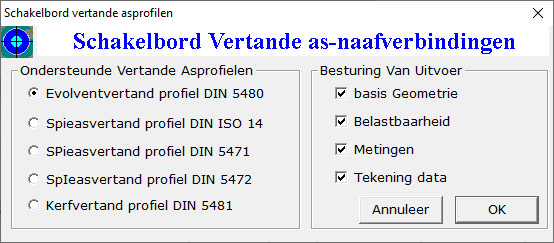

De te berekenen soort spieasverbinding wordt gekozen met een schakelbord in een dialoogvenster. Volgende spieasverbindingen
worden ondersteund: evolventvertand profiel DIN 5480, spieasvertand profiel DIN ISO 14,
en kerfvertand profiel DIN 5481 te kiezen in een dialoogvenster zoals hier onder weergegeven. De verlangde uitvoer is
met keuzevakjes aan te vinken:

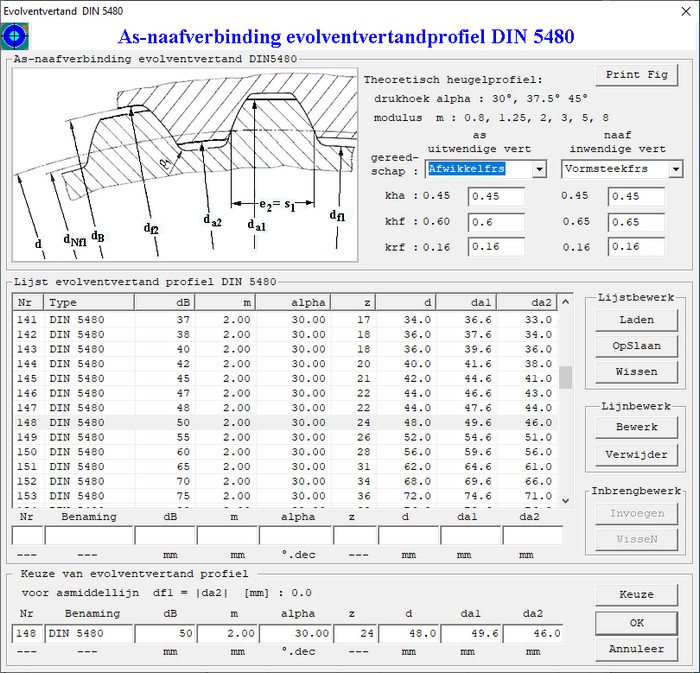

De te berekenen spieasverbinding wordt gekozen uit een lijst zoals weergegeven in onderstaand dialoogvenster:
Keuze van materiaal voor as en naaf uit een lijst in een dialoogvenster met de meest gebruikelijke materialen. Inbreng van
belasting, afmetingen van de naaf en passingen voor de as-naafverbinding zijn in te brengen met aangepaste dialoogvensters.
De toepassing is voorzien van richtlijnen voor de keuze van passingen en toleranties volgens norm DIN 5480.
Rekenrapporten
Berekening van de geometrie: klik hier met de muis op Rekenrapport Spieasverbinding Geometrie
om een volledig rekenrapport geometrie te zien in een nieuwe blanke pagina.
Berekening van de belastbaarheid: klik hier op Belastbaarheid Spieasverbinding
om een volledig rekenrapport belastbaarheid te zien in een nieuwe blanke pagina.
Berekening van metingen en passingen: klik hier op Berekening van metingen
om een volledig rekenrapport metingen te zien in een blanke pagina.
Spansetverbindingen
Ontwerpberekening met keuze van de spanset en verificatieberekening van een gekozen spanset.
Beknopt Overzicht Berekening
De materialen voor as en de naaf zijn te kiezen uit een materialenlijst in een dialoogvenster.
Met dit dialoogvenster kan de gebruiker ook de materialenlijst beheren: records bijwerken, nieuwe records aanmaken of een nieuwe lijst
aanmaken.
Inbreng van over te brengen koppel, uit- en inwendige middellijnen van as en naaf. Inbreng van opgelegde minimum veiligheidsfactor
op slip. Een lijst met spansets wordt van de harde schijf in het geheugen geladen. De gebruiker kiest de spanset
die past bij de asmiddellijn. Berekening van de uitwendige middellijn voor de naaf en de spanningen aan de inwendige en uitwendige
middlellijnen van de naaf.
De gebruiker kan de lijst van spansets beheren met een dialoogvenster voorzien van een lijstbesturingselement.
Navigeer naar de volgende pagina voor berekening van klemringverbindingen.
