Pers- en Krimpverbindingen

De toepassing is voorzien van een afzonderlijke rekengang voor het dimensioneringsprobleem en voor de verificatieberekening.

De materialen voor as en naaf zijn te kiezen uit een materialenlijst in een dialoogvenster. Met dit dialoogvenster kan de gebruiker ook de materialenlijst beheren: records bijwerken, nieuwe records aanmaken of een nieuwe lijst aanmaken.

Berekening van een pers- krimpverbinding

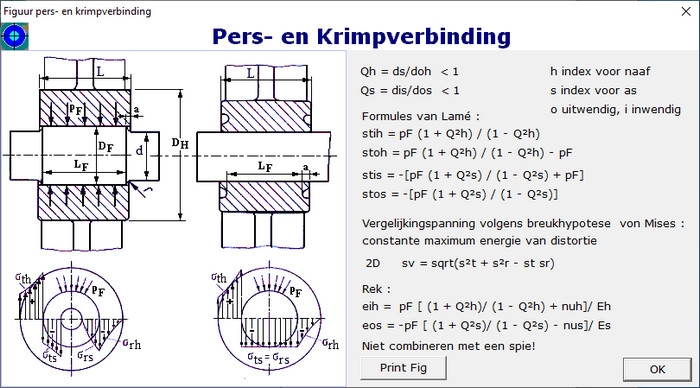

Overzicht van formules met bijgaande figuur:

Specificaties pers- en krimpverbinding

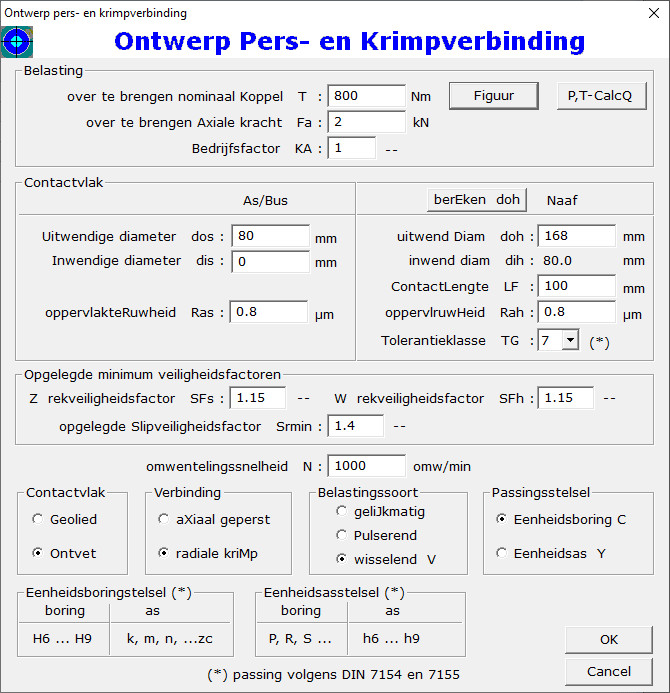

Inbreng met onderstaand dialoogvenster:

De inbreng van de specificaties is te zien in bovenstaand dialoogvenster. De kleefcoëfficiënt ν wordt door de applicatie bepaald voor de gegeven oppervlakteruwheden. Berekening van de vereiste minimum klemming en de passing voor de as-naafverbinding wordt bepaald voor het gekozen eenheidsstelsel.

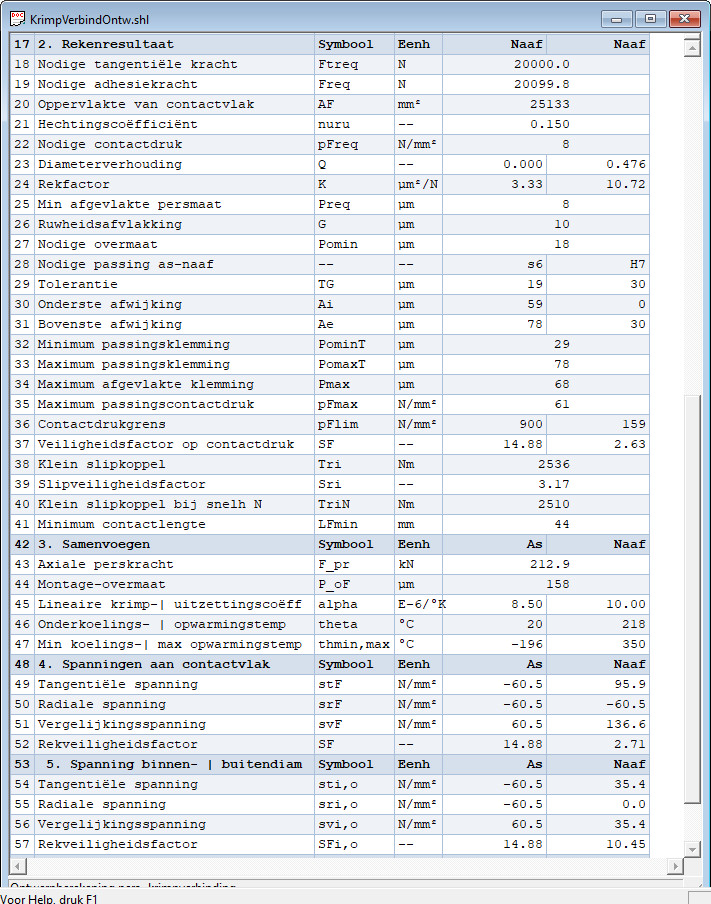

Rekenresultaten van een pers- krimpverbinding

zie onderstaande figuur:

Klik hier op Rekenrapport van pers- krimpverbinding om een volledig rekenrapport te zien in een nieuwe blanke pagina.

Berekening van materiaalspanningen: contactspanningen, tangentiële spanningen aan de verschillende middellijnen en de vergelijkingsspanningen aan die middellijnen. Berekening van het koppel bij slip in stilstand en bij de opgegeven werkingssnelheid. Berekening van de veiligheidsfactoren op slip en op breuk. Berekening van de krimp en uitzetting aan de verschillende middellijnen. Berekening van de vereiste perskracht en de vereiste temperatuurtoe- of afname bij verwarming of koeling.
