Klemringverbinding

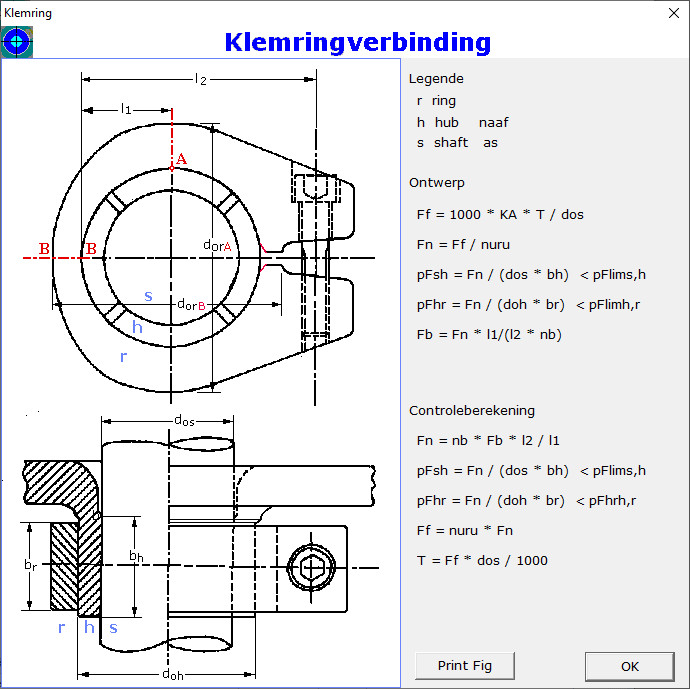

Grafische voorstelling van een klemringverbinding:

Ontwerp van een Klemringverbinding

Keuze van materiaal voor as, naaf en klemring met een dialoogvenster.

Specificaties Klemringverbinding

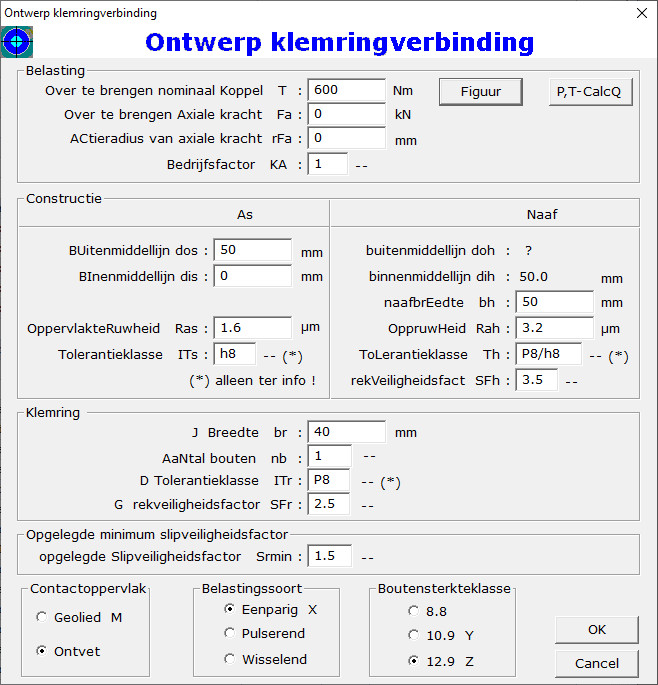

Inbreng met onderstaand dialoogvenster:

Berekening van de uitwendige naafmiddellijn en de middellijnen van de klemring en de schroefdraad voor de spanbouten om de vereiste klemming te ontwikkelen. Berekening van het overbrengbaar koppel en de veiligheidsfactor op slip. Van de klemring worden twee doorsnedes op sterkte onderzocht.

Ga naar de volgende pagina voor uitvoer berekening van klemring.
