BevGear
Rekenprogramma voor kegeltandwielen
BevGear ondersteunt
- de dimensionering
- de berekening van de geometrie volgens norm ISO 23509
- rechte vertanding systeem metrisch en Gleason
- schuine vertanding
- spiraalvertanding Gleason FM meskopfrees en Klingelnberg FH afwikkelfrees
- spiraalvertanding Klingelnberg CH kegelafwikkelfrees
- hypoïdevertanding Gleason FM en Klingelnberg FH, CH
- berekening van de meting van de vertanding
- berekening van de tandkrachten in aangrijppunt en reactiekrachten in de lagerpunten
- berekening van de belastbaarheid volgens norm ISO 10300-1,2,3
Volgende onderwerpen komen in deze web site aan bod
Gebruikersinterface
BevGear is een rekenprogramma dat draait onder Mircrosoft Windows operating systeem.
De gebruiker kiest een taal voor de gebruikersinterface en uitvoer uit volgende lijst:
De gebruikersinterface is opgebouwd met standaard Windows componenten en is heel intuïtief in gebruik.
Identificatie van een rekenproject
Bij het begin van een rekenproject wordt een dialoogvenster geopend voor inbreng van gegevens voor de identificatie van het rekenproject
zoals: opdracht, project, subproject, item, ID rondsel en wiel, berekend door, organisatie, berekeningsdatum en
een korte nota over het project.
Volgende tandvormen worden ondersteund:
|
Rechte vertanding |
Metrisch en Gleason Inch systeem |
|
Schuine vertanding |
Metrisch systeem |
|
Spiraalvertanding |
Systeem Gleason metrisch en Pd (diametral pitch), systeem Klingelnberg |
|
Hypoïdvertanding |
Systeem Gleason FM en Klingelnberg FH, CH |

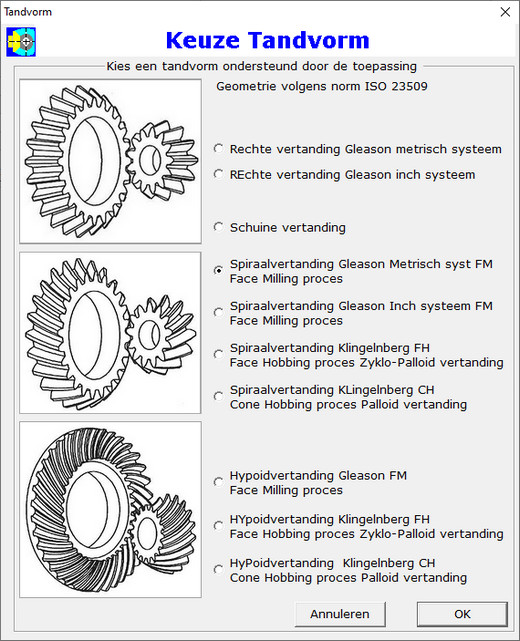

De tandvorm wordt gekozen met het aanklikken met de muis van een keuzerondje in een dialoogvenster zoals hieronder weergegeven:
Om de lengte van dit hoodfdstuk over kegeltandwielen kort te houden, wordt slechts één voorbeeld gegeven voor berekening van de geometrie:
de spiraalvertanding systeem Gleason metrisch, zoals in de figuur hierboven. De andere tandvormen worden op een gelijkaardige manier berekend.

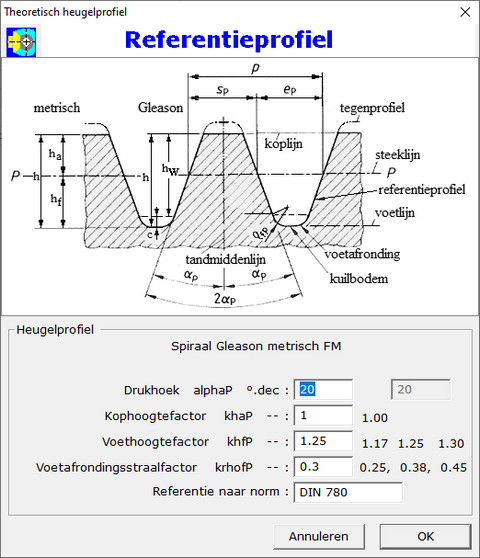

Theoretisch Heugelprofiel
De drukhoek en de tandhoogtefactoren zijn in te brengen met een dialoogvenster. De factoren hebben betrekking op de modulus of de
diametral pitch en zijn specifiek voor de gekozen tandvorm. De toepassing geeft aan welke tandhoogtefactoren in te brengen zijn.
Inbreng met onderstaand dialoogvenster:
Ga naar de volgende pagina voor inbreng van de geometrie.
