Berekening van equivalent virtueel cilindrisch tandwielstel
Het equivalent virtueel cilindrisch tandwielstel wordt berekend op basis van de geometrie.
Materialen voor Tandwielen
De toepassing is voorzien van een dialoogvenster voor beheer van tandwielmaterialen. Volgens de norm ISO 6336-5 worden de
vermoeiings-contactspanning en de vermoeiings-voetspanning berekend in functie van de flankhardheid met behulp
van de vergelijking van de rechte σH,F = Ax + B waarin x staat voor de hardheid HV van tandflank,
A is de richtingscoëfficiënt en B is het segment op y-as. Deze drie parameters worden ontleend aan de norm.
Inbreng van de materialen voor een tandwielstel vereist een afzonderlijke inbreng van materiaal voor rondsel en wiel.
Verder is inbreng nodig van de materiaalkwaliteitsklasse en de hardheid van de tandflank. Met behulp van de vergelijking
van de rechte worden de vermoeiings-contactspanning σHlim en de vermoeiings-voetspanning
σFlim bepaald in functie van de flankhardheid in HV.
Berekening van belastbaarheid volgens norm ISO 10300-2,3

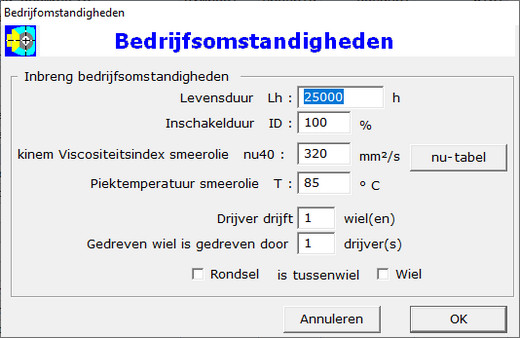

Inbreng van bedrijfsomstandigheden zoals voorgesteld in onderstaande figuur:
Inbreng van oppervlakteruwheid van de tandflanken, verhouding effectieve tandbreedte/werkelijke tandbreedte, tandvormcorrecties en
opgelegde minimale veiligheidsfactoren.
De toepassing berekent de invloedsfactoren, de optredende contact- en voetspanning, de toelaatbare contact- en voetspanning
voor de gekozen materialen. De veiligheidsfactoren voor contactspanning
SH1,2 en voetspanning
SF1,2 worden berekend en vergeleken met de opgelegde minimale waarden. De toepassing geeft een melding
indien de minimale veiligheidsfactoren niet gerespecteerd zijn.

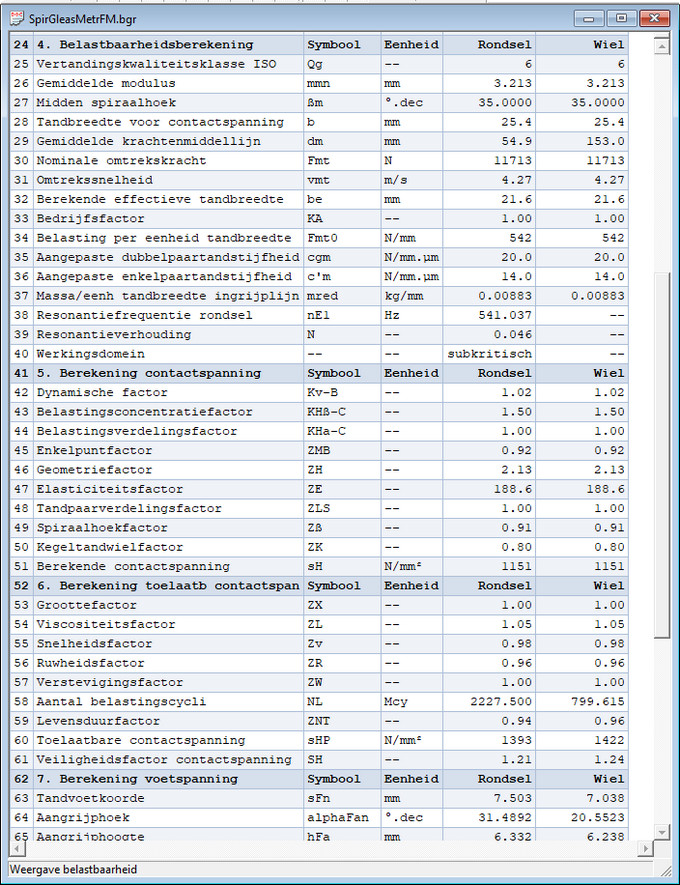

Zie onderstaand voorbeeld van een uitvoervenster:
Met een muisklik op een menu item is het rekenrapport voor de belastbaarheid te exporteren in een text- (.txt)
of html-bestand (.htm). Deze bestanden kunnen met een tekstverwerker, respectievelijk met een browser geraadpleegd worden.
Klik hier op Rekenrapport Belastbaarheid om het te openen in een blanke pagina.
Berekening van overbrengbaar koppel
De toepassing ondersteunt de berekening van het overbrengbaar koppel van een kegeltandwielstel met gegeven materialen en
bedrijfsomstandigheden. De berekening is een iteratief rekenproces.
