ISO Vertandingskwaliteitsklasse Qg
Inbreng van ISO vertandingskwaliteitsklasse Qg in een dialoogvenster.
Meting van de vertanding
Inbreng van de minimale normaalflankspeling en spelingstolerantie. De toepassing bepaalt:
|
Bovenste normaaltanddikte in midden |
smn |
|
Bovenste omtrekstanddikte in midden |
smt |
|
Tandkoordehoogte in midden |
hamc |
|
Bovenste tandkoorde in midden |
smnce |
|
Onderste tandkoorde in midden |
smnci |
|
Diktetolerantie |
Ts |
|
Tandhoogte |
ht |
De berekende afmetingen voor meting van de vertanding kunnen op een meetblad afgedrukt worden.
Belasting
Inbreng van de belasting met één van volgende combinaties:
| |
Vermogen aan rondsel |
P1 |
kW |
en |
omwentelingsfrequentie rondsel |
n1 |
Hz |
| |
Koppel aan rondsel |
T1 |
Nm |
en |
omwentelingsfrequentie rondsel |
n1 |
Hz |
| |
Koppel aan wiel |
T2 |
Nm |
en |
omwentelingsfrequentie wiel |
n2 |
Hz |

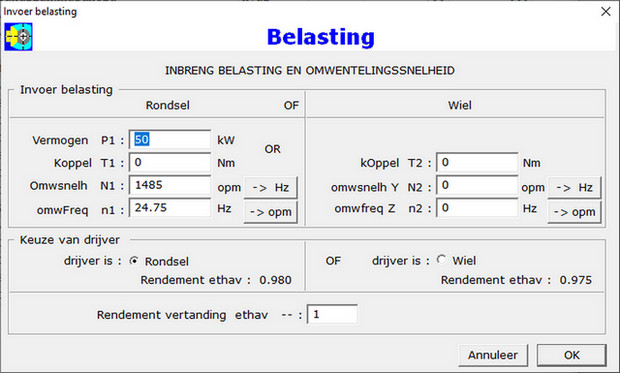

Inbreng met dialoogvenster:
Tandkrachten

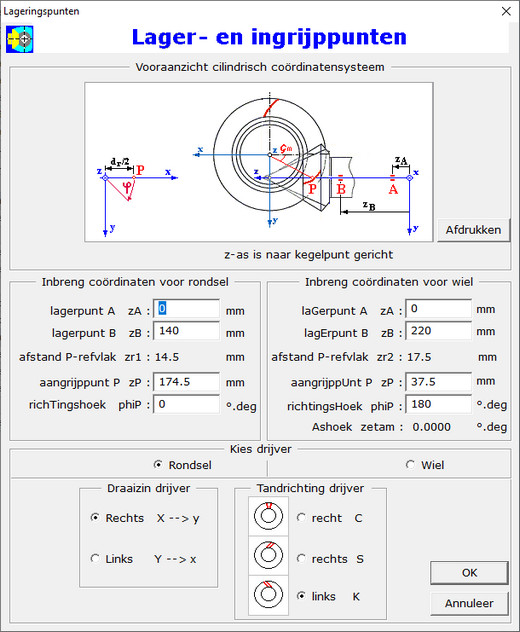

Inbreng van de coördinaten van de lagerpunten en van het ingrijppunt P in een cilindrisch coördinatensysteem
met een dialoogvenster zoals in onderstaande figuur:
Berekening van de omtrekskracht Ft, de radiale kracht Fr en de axiale kracht Fa
in het ingrijppunt P en de reactiekrachten in de lagerpunten A en B. De axiaalkracht is het kleinst wanneer de spiraalrichting van
de drijver in de uitwendige kegel wijst in de draairichting van de drijver. Indien dit niet het geval is, dan zal de toepassing een
bericht geven dat de gekozen spiraalrichting niet optimaal is voor de gegeven draairichting.

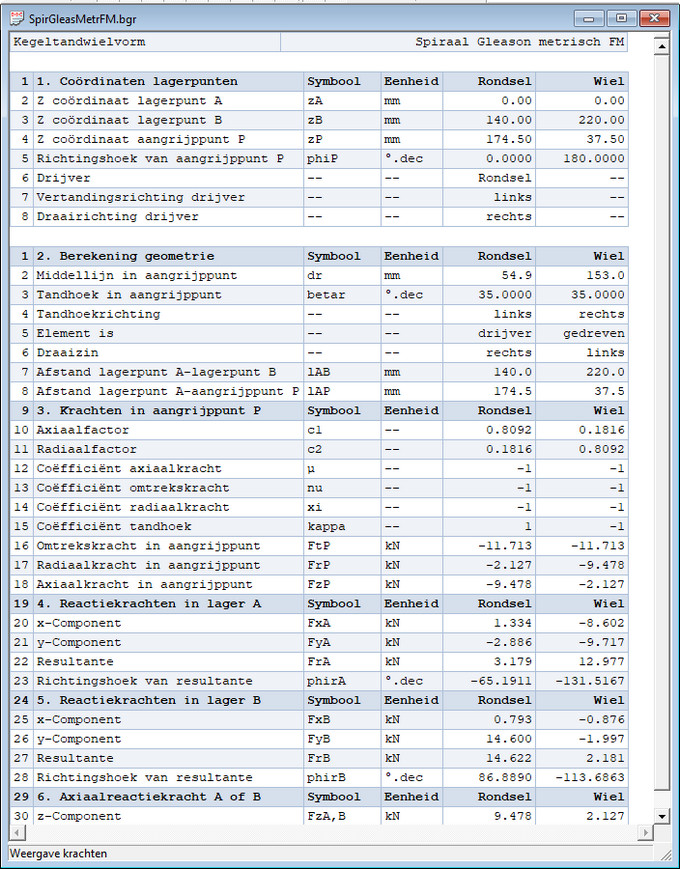

Uitvoer van rekenresultaat op het scherm in tabelvorm zoals in onderstaande figuur:
Met een muisklik op een menu item wordt het rekenrapport geëxporteerd in een .txt- of .html-bestand. Klik hier op
Rekenrapport Krachten om het te openen in een blanke pagina.
Ga naar de volgende pagina voor belastbaarheid.
