Geometrie van kegeltandwielen

Bij de Gleason spiraalvertanding metrisch systeem wordt de geometrie bepaald door een gestandardiseerd theoretisch heugelprofiel en 8 onafhankelijke geometrische grootheden:

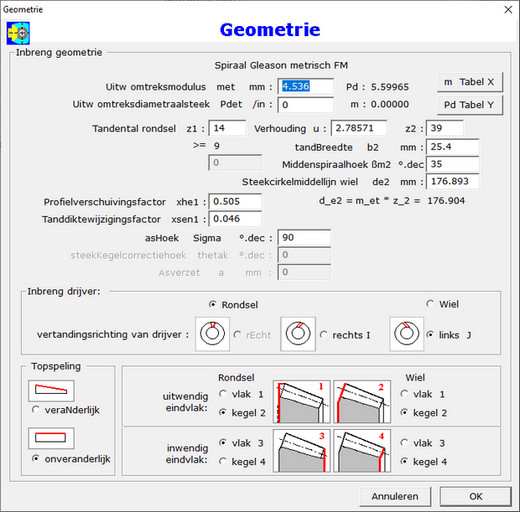

Inbreng wordt getoond in onderstaand dialoogvenster:

De inbreng van de steekcirkemiddellijn wiel d_e2 is ook vereist maar dan als een afhankelijke parameter d_e2 = m_et z₂. In de praktijk zal men deze meetkundige grootheid afronden terwijl de middenspiraalhoek lichtjes aangepast wordt. Bij het Gleason Metrisch Systeem wordt de tandvorm gewijzigd door profielverschuiving in de hoogte en wijziging in de dikte voor aantal tanden kleiner dan 17, terwijl in het Inch Systeem de tandverhoudingen bepaald worden door vergelijkingen waarvan de factoren uit een tabel afgeleid worden. Inbreng van de spiraalrichting, keuze van constante topspeling en uit- en inwendige begrenzing van de vertanding.

Inbreng van de meskopfreesradius r_c0 met behulp van een dialoogvenster voor beheer van meskopfrezen. Een lijst van standaard Gleason gereedschappen is met het programma meegeleverd. Inbreng van de afstanden tot het kegelpunt met volgend dialoogvenster:

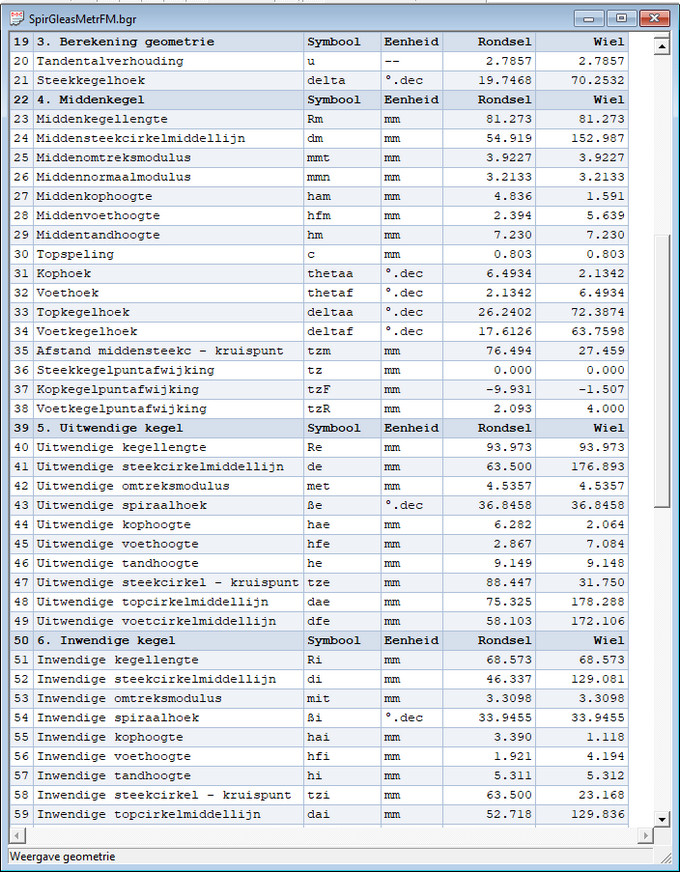

Rekenrapport wordt getoond in onderstaande figuur:

Het rekenrapport is met een muisklik op een menu item te exporteren als een text- of html-bestand. Klik hier om een Rekenrapport Geometrie te openen in een blanke pagina.

Ga naar de volgende pagina voor tandkrachten.
