Torsieveren
Ontwerp van een torsieveer
Het doel van de berekening is de veerdraaddiameter en de afmetingen van de windingen te bepalen voor een gegeven torsiemoment
en een gegeven torsiehoek.
De berekening wordt uitgevoerd volgens norm DIN EN 13906-3. Een wizardblad loodst de gebruiker door de rekengang.
Ontwerpspecificaties
Bij het openen van het wizardblad verschijnt een eerste pagina op het scherm met een lijst van verendraadsoorten. Een bestand met verendraadsoorten
wordt met het rekenprogramma meegeleverd. Het bestand bevat verendraadsoorten volgens EN 10270-1,2 en 3, EN 10089 en Cu-legeringen
volgens EN 12166.
De gebruiker kan dit bestand van verendraadsoorten bijwerken met eigen gegevens.

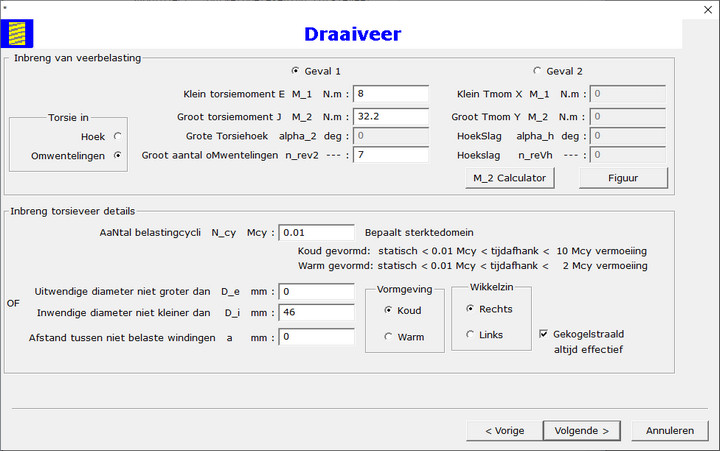

Inbreng van ontwerpspecificaties met onderstaande wizardpagina:
Keuze voor inbreng van torsiehoek in decimale graden of aantal omwentelingen met een radio knop. Inbreng van belasting kan op 2 manieren.
Geval 1: inbreng van klein torsiemoment M1, groot torsiemoment M2 en grote torsiehoek α2
of aantal omwentelingen nrev2.
Geval 2: inbreng van klein torsiemoment M1, groot torsiemoment M2 en de hoekslag αh
of nrevh.
Inbreng van het aantal belastingscycli Ncy, de ondergrens voor binnendiameter Di van de windingen en
de afstand tussen de windingen a. Keuze met radioknop van koude of warme vormgeving, keuze van de wikkelzin en keuzevak voor kogelstralen.
De toepassing berekent de vereiste veerdraaddiameter d. De gebruiker beslist welke nominale draadiameter

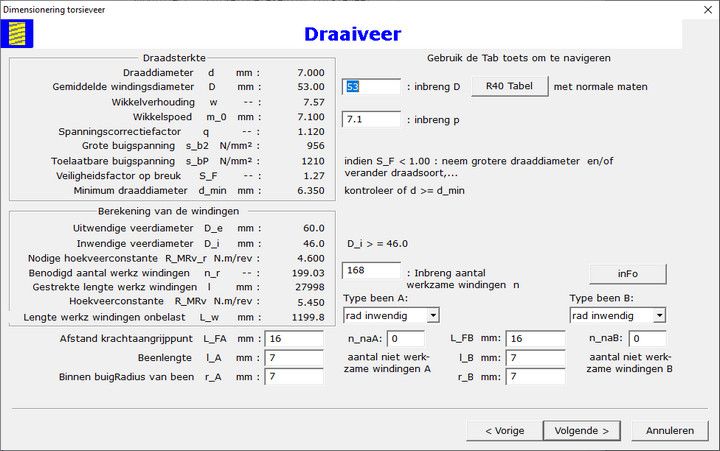

zal gebruikt worden. Dan wordt onderstaande wizardpagina op het scherm getoond met de rekenvoorstellen:
De gebruiker brengt zijn keuze in voor de gemiddelde windingsdiameter D, de wikkelspoed m0 en het aantal werkzame windingen n.
De inbreng is te vervolledigen met de gegevens voor de benen van de veereinden.
De berekening omvat de geometrie, de veerconstante en de sterkteberekening. De rekenresultaten worden in een volgende wizardpagina weergegeven.
Ga naar de volgende web pagina voor een weergave van het veerdiagram.
