Goodmandiagram

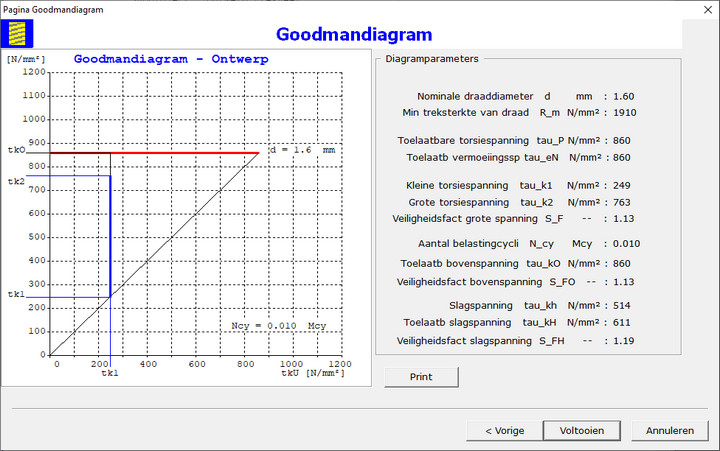

wordt weergegeven in volgende wizardpagina:
Het Goodmandiagram wordt opgesteld voor het opgegeven aantal belastingscycli. De veiligheidsfactoren voor statische en
dynamische belasting worden berekend. Het diagram wordt afgedrukt een klik van de muis op de opdrachtknop Print.
Uitvoer Ontwerpberekening

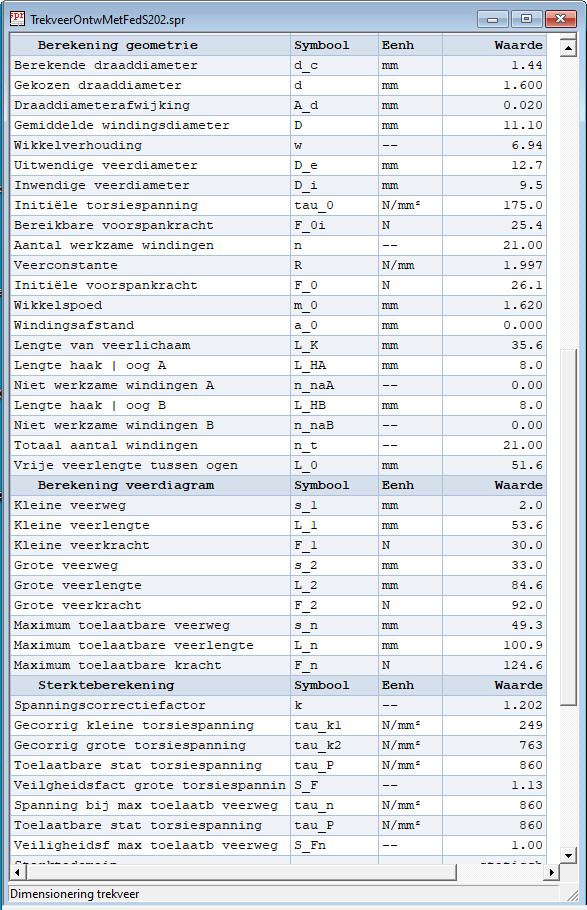

De uitvoer van de ontwerpberekening wordt op het scherm in tabelvorm weergegeven, zoals het voorbeeld in onderstaande figuur:
Klik hier op Rekenrapport Ontwerp Trekveer om een
volledig rekenrapport ontwerp trekveer te zien in een blanke doelpagina.
Verificatieberekening Trekveer
De verificatieberekening wordt uitgevoerd volgens de norm DIN EN 13906-2. De verificatieberekening kan alleen uitgevoerd
worden wanneer de afmetingen van de trekveer en de belasting gekend zijn. De veiligheidsfactoren tegen statische en dynaamische breuk
worden berekend. Dezelfde berekeningstappen als bij de ontwerpberekening worden uitgevoerd, behalve die voor berekening van de afmetingen.
De eigenfrequentie van de veerwikkelingen in langsrichting wordt berekend.
Klik hier op Rekenrapport Verificatieberekening Trekveer
om een volledig rekenrapport voor een verificatieberekening te bekijken in een blanke doelpagina.
Ga naar de volgende pagina voor berekening torsieveer.
