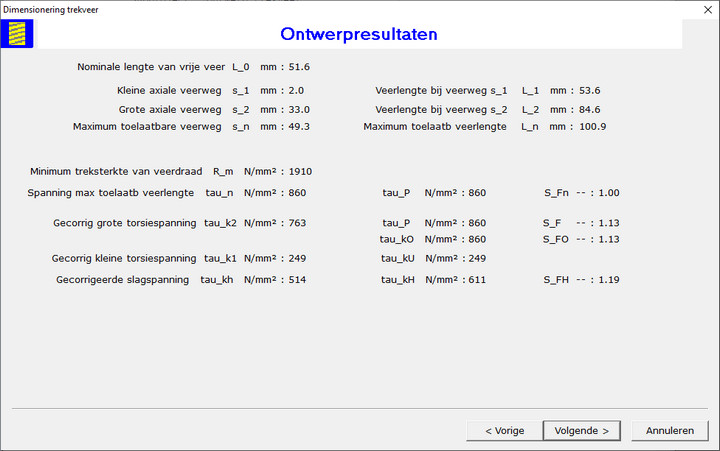

De veereigenschappen zijn nu bepaald en de veiligheidsfactoren op schuifspanningen worden weergegeven in volgende wizardpagina:

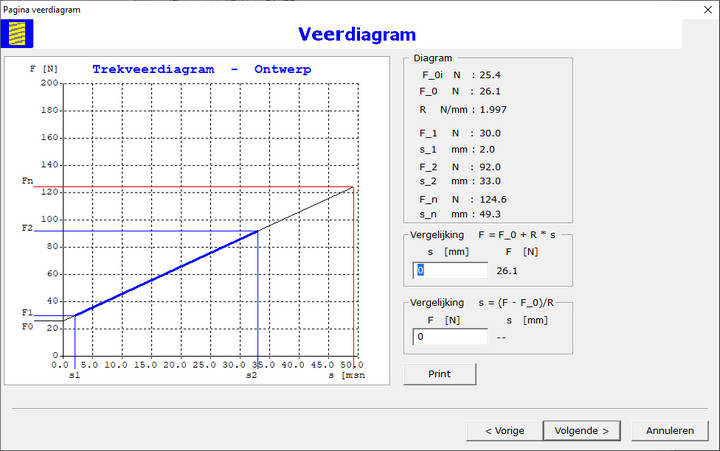

Veerdiagram

Het veerdiagram wordt weergegeven in volgende wizardpagina:

De vergelijking van de veerlijn F = F₀ + R * s is bepaald. Met deze vergelijking wordt de axiale veerkracht F voor een gegeven weerweg s bepaald. Met de inverse vergelijking s = (F - F₀)/R wordt de verwachte veerweg s bepaald voor een gegeven axiale veerkracht F. De maximum toelaatbare veerweg s_n en maximum toelaatbare veerkracht F_n worden berekend. Het veerdiagram wordt afgedrukt met een klik van de muis op de opdrachtknop Print.

Ga naar de volgende pagina voor het Goodmandiagram.
