Cilindrische Trekveren
Ontwerp van een trekveer
Het doel van de berekening is de draaddiameter en de afmetingen van de windingen te bepalen voor een gegeven veerkracht
en slaglengte.
De berekening wordt uitgevoerd volgens norm DIN EN 13906-2. Een wizardblad loodst de gebruiker door de rekengang.
Ontwerpspecificaties
Bij het openen van het wizardblad verschijnt een eerste pagina op het scherm met een lijst van verendraadsoorten. Een bestand met verendraadsoorten
wordt met het rekenprogramma meegeleverd. Het bestand bevat verendraadsoorten volgens EN 10270-1,2 en 3, EN 10089 en Cu-legeringen volgens
EN 12166.
De gebruiker kan dit bestand van verendraadsoorten bijwerken met eigen gegevens.

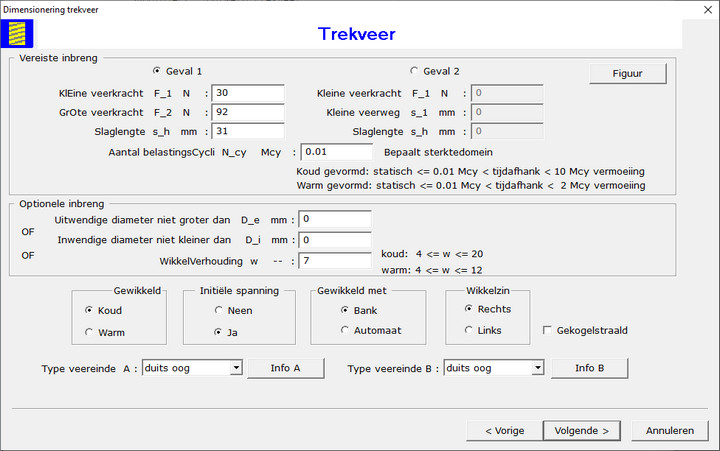

Inbreng van de ontwerpspecificaties met onderstaande wizardpagina:
In bovenstaande figuur kunt u zien dat 2 mogelijkheden voor inbreng van de belasting voorzien zijn.
Geval 1: inbreng van kleine veerkracht F1, grote veerkracht F2 en slaglengte sh.
Geval 2: inbreng van kleine veerkracht F1 met bijhorende kleine veerweg s1 en
slaglengte sh.
Verder inbreng aantal belastingscycli Ncy en optionele inbreng bovengrens van buitendiameter De van de windingen
en/of wikkelverhouding w. Keuze voor warm of koud wikkelen, initiële spanning, wikkelen met bank of automaat, wikkelzin en toepassing
van kogelstralen. Keuze van type veereinde voor A en B kant.
De toepassing berekent de vereiste veerdraaddiameter d. De gebruiker beslist welke nominale draaddiameter voor de veer

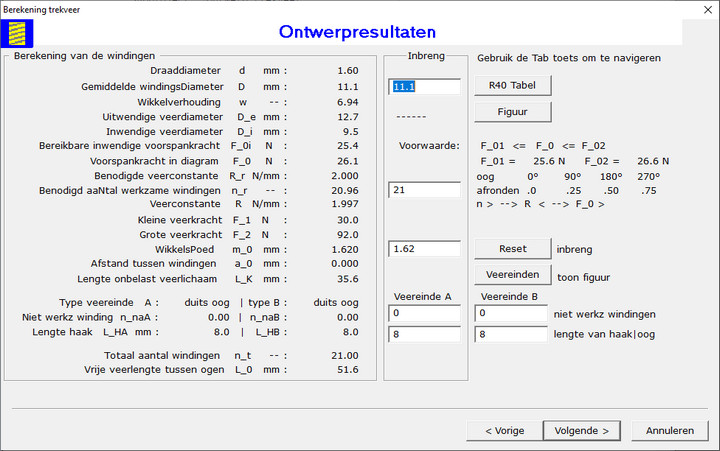

zal gebruikt worden. Dan wordt de onderstaande wizard pagina op het scherm getoond met rekenresultaten:
De gebruiker brengt zijn keuze in voor de gemiddelde windingsdiamter D, het aantal werkzame windingen n en de
wikkelspeod m0. Inbrengvelden voor afmetingen van de ogen of haken zijn voorzien.
De berekening omvat geometrie, de veerconstante en de sterkteberekening. De rekenresultaten worden weergegeven in een volgende wizardpagina.
Ga naar de volgende pagina voor de ontwerpresultaten en weergave van het veerdiagram.
