Veerdiagram torsieveer

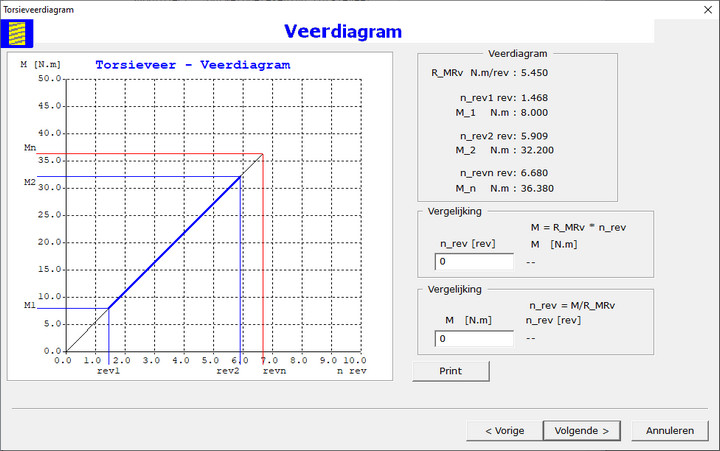

Het veerdiagram wordt weergeven in onderstaande wizardpagina:
De vergelijking van de veerlijn M = RMR * α of M = RMRv * nrev is bepaald.
Met deze vergelijking wordt het torsiemoment M voor een gegeven draaihoek α of aantal omwentelingen nrev bepaald.
Met de inverse vergelijking α = M/RMR of nrev = M/RMRv wordt de hoek α
of het aantal omwentelingen nrev berekend voor een gegeven torsiemoment M.
De maximum toelaatbare torsiehoek αn of torsie-omwentelingen nrevn en maximum
toelaatbaar torsiemoment Mn worden berekend.
Uitvoer ontwerp torsieveer

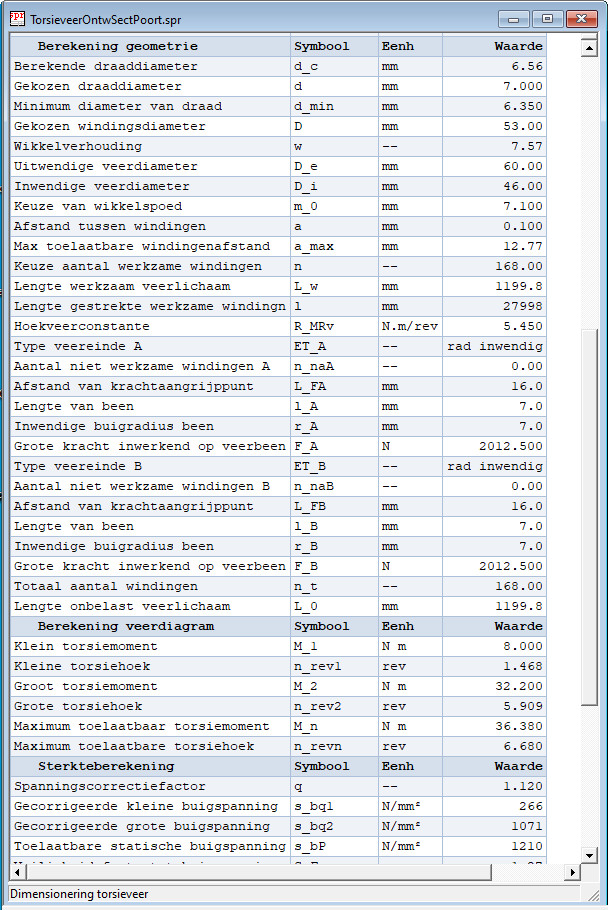

De uitvoer wordt op het scherm in tabelvorm weergegeven, zoals in onderstaande figuur:
Klik hier op Rekenrapport Ontwerp Torsieveer om een volledig
rekenrapport ontwerp torsieveer te zien in een blanke doelpagina.
Verificatieberekening Torsieveer
De verificatieberekening kan alleen uitgevoerd worden indien de afmetingen van de veer en de veerbelasting gekend zijn. De berekening
wordt uitgevoerd volgens de norm EN 13906-3. De toepassing berekent de veiligheidsfactoren voor statische en dynamische belasting
op breuk. Dezelfde rekenstappen als in de ontwerpberekening worden uitgevoerd, behalve deze voor bepaling van de afmetingen. De eigenfrequentie
van de windingen in omtreksrichting wordt berekend.
Klik hier op Rekenrapport Verificatieberekening Torsieveer om
een volledig rekenrapport verificatieberekening torsieveer te zien in een blanke doelpagina.
