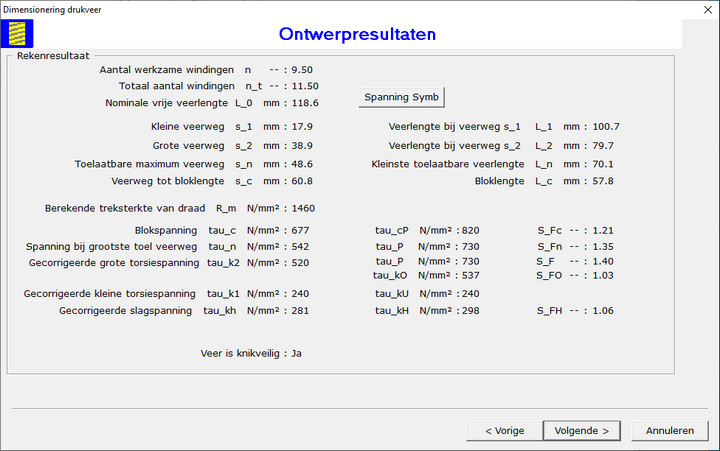

De veerkarakteristieken zijn nu bepaald. De veiligheidsfactoren op de torsiespanningen zijn berekend en worden weergeven in onderstaande wizardpagina:

Veerdiagram

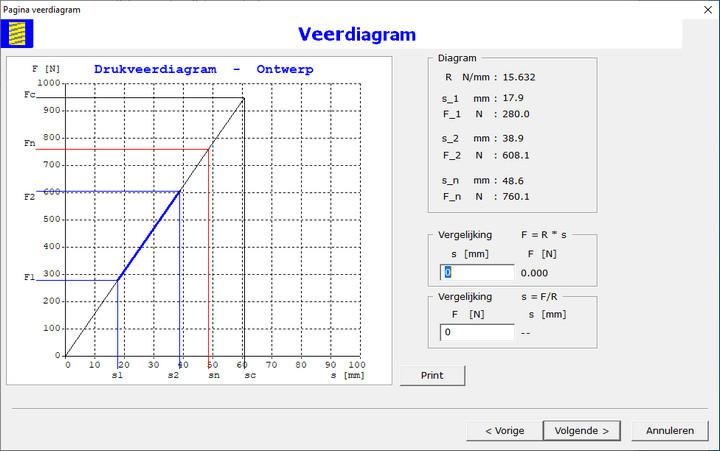

Het veerdiagram wordt weergegeven in volgende wizardpagina:

De vergelijking van de veerlijn F = R * s is nu bepaald. Met deze vergelijiing wordt de axiale veerkracht F berekend voor een gegeven axiale veerweg s. Met de inverse vergelijking s = F/R wordt de verwachte veerweg s berekend voor een geven axiale veerkracht F. De maximum toelaatbare veerweg s_n en maximum toelaatbare veerkracht F_n worden berekend. Het veerdiagram wordt afgedrukt met een klik met de muis op de opdrachtknop Print.

Ga naar de volgende pagina voor het Goodmandiagram.
