Cilindrische Drukveren
Ontwerp van drukveer
Het doel van de berekening is de draaddiameter en de afmetingen van de windingen te bepalen voor een gegeven
veerbelasting. De ontwerpberekening wordt uitgevoerd volgens norm DIN EN 13906-1. Een wizardblad leidt de gebruiker door de rekengang.
Ontwerpspecificaties
Bij het openen van het wizardblad verschijnt een eerste pagina op het scherm met een lijst van verendraadsoorten. Een bestand met verendraadsoorten
wordt met het rekenprogramma meegeleverd. Het bestand bevat verendraadsoorten volgens EN 10270-1,2 en 3, EN 10089 en Cu-legeringen volgens
EN 12166. De gebruiker kan dit bestand van verendraadsoorten bijwerken met eigen gegevens.

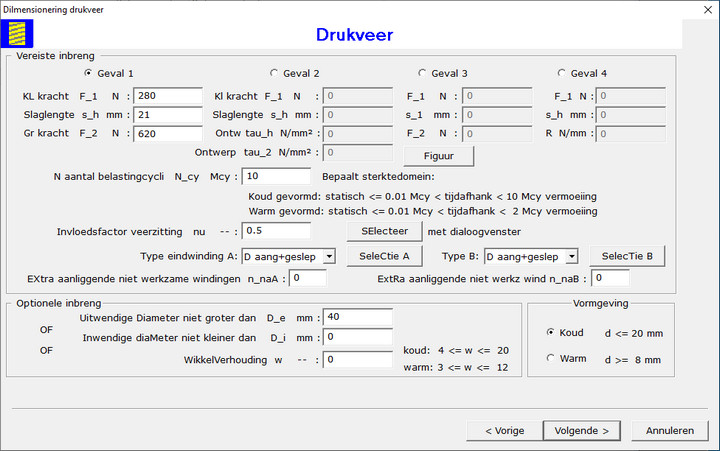

De ontwerpspecificaties zijn met onderstaande wizardpagina in te brengen:
Bemerk op bovenstaande figuur dat de toepassing voorziet in 4 mogelijkheden om de veerbelasting in te brengen. Verdere inbreng van het aantal
belastingscycli Ncy, de invloedsfactor voor veerzitting ν. Keuze van type eindwinding uit lijst in combo box en aantal
niet werkzame aanliggende windingen voor veereinde A en B afzonderlijk. Optionele inbreng als bovengrens buitendiameter De
van de veer ofwel de wikkelverhouding w.
De toepassing berekent de vereiste draaddiameter d. De gebruiker brengt de nominale draaddiameter in die uiteindelijk zal

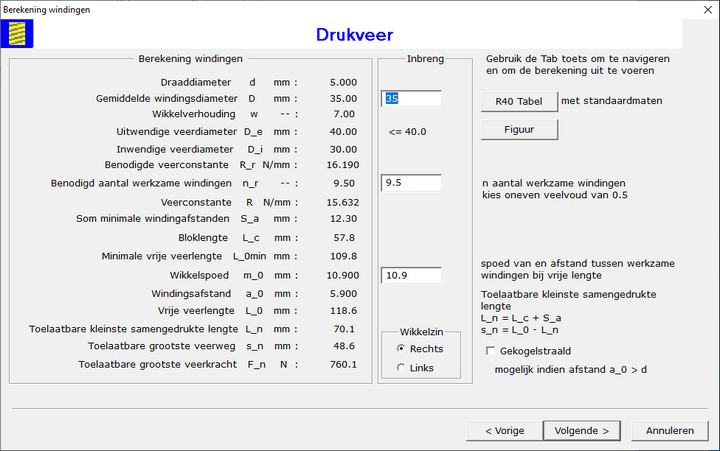

gebruikt worden. De onderstaande wizardpagina verschijnt dan op het scherm:
De wizard pagina bevat het resultaat van de geometrieberekening. De gebruiker brengt zijn keuze in voor de nominale
gemiddelde windingsdiameter D, het aantal werkzame windingen n en de wikkelspoed m0.
De gebruiker kiest ook de wikkelzin met een radio knop en vinkt af indien de veer zal gekogelstraald worden.
De berekening omvat de geometrie van de veer, de veerconstante en de sterkteberekening. Ga naar de volgende pagina voor de rekenresultaten en
weergave van het veerdiagram.
