Goodmandiagram
wordt voorgesteld in volgende wizardpagina:

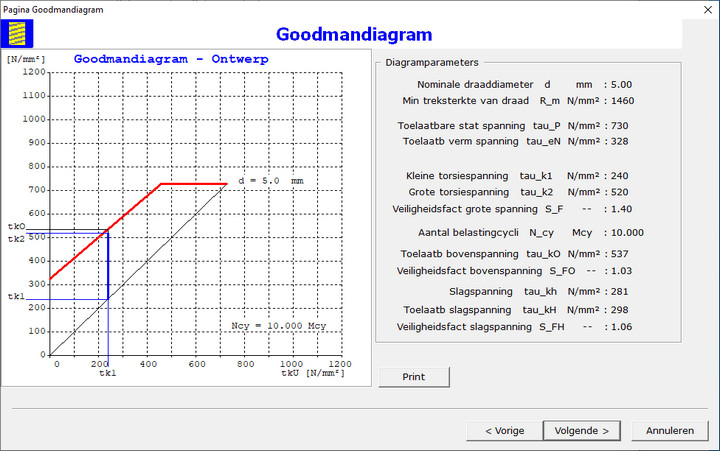

Het Goodmandiagram wordt opgesteld voor het opgegeven aantal belastingscycli en voor de nominale draaddiamter.
De veiligheidsfactor voor statische en dynamische belasting worden berekend.
Met een klik van de muis op de opdrachtknop Print wordt het veerdiagram afgedrukt.
Knikdiagram

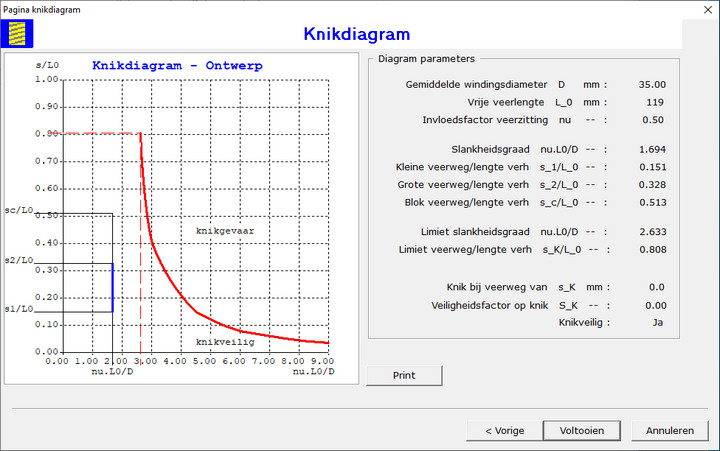

De weerstand tegen knik wordt bepaald en het knikdiagram wordt getekend:
Met dit diagram kan de gebruiker kontroleren of de werkingslijn van de veer in het knikveilig gebied ligt.
De veiligheidsfactor op knik SK wordt berekend en weergegeven in de wizardpagina.
Het knikdiagram wordt door een muisklik op de opdrachtknop Print afgedrukt.
Ga naar de volgende pagina voor uitvoer op het scherm.
