Een- en tweezijdig gedeelde naafverbindingen
De toepassing voorziet een afzonderlijke rekengang voor het dimensioneringsprobleem en de verificatieberekening.
De materialen voor as en naaf zijn te kiezen uit een materialenlijst in een dialoogvenster.
Met dit dialoogvenster kan de gebruiker ook de materialenlijst beheren: records bijwerken, nieuwe records aanmaken of een nieuwe lijst
aanmaken.
Een lijst met genormaliseerde schroefdraad voor bouten wordt op de harde schijf opgehaald en na wijziging opgeslagen.
Bij een dimensioneringsprobleem wordt de schroefdraad gekozen door de toepassing, bij een verificatieberekening zal de
gebruiker zelf de schroefdraad uit de lijst kiezen.
Specificaties As-naafverbinding

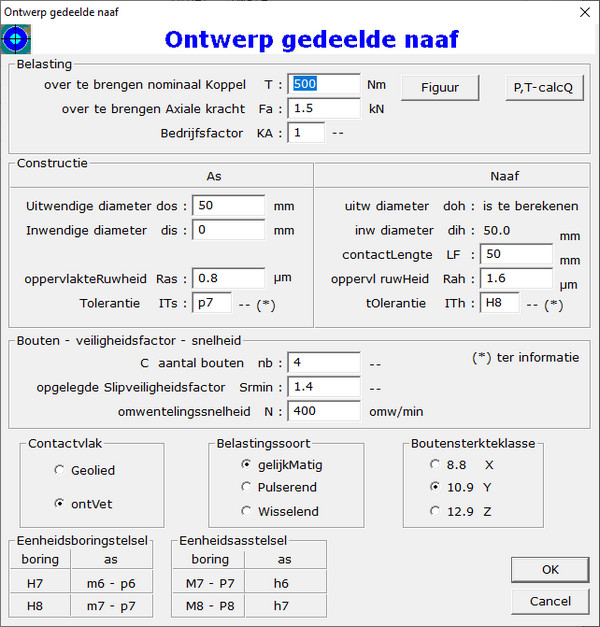

Inbreng met dialoogvenster zoals voorgesteld in onderstaande figuur:
Na deze inbreng wordt de schroefdraad voor de spanbouten bepaald en de veiligheidsfactoren voor contactdruk en slip,
de druk- en trekspanningen en de veiligheidsfactoren op breuk worden berekend.

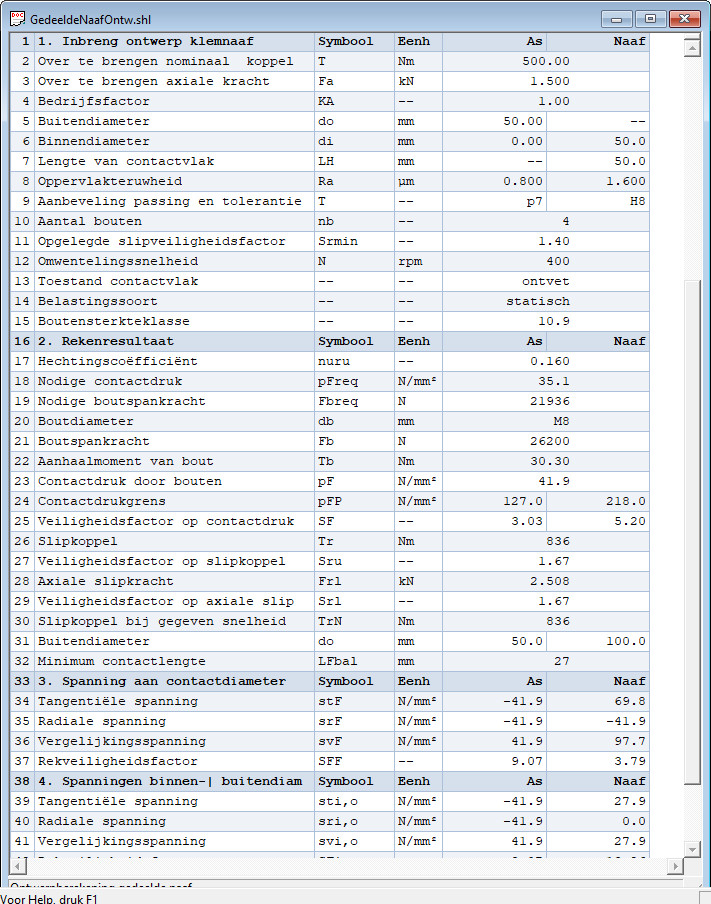

Uitvoer op scherm zoals in onderstaande figuur:
Klik hier op Rekenrapport Ontwerp Gedeelde Naaf om een volledig rekenrapport
te zien in een blanke doelpagina.
Ga naar de volgende pagina voor berekening kegelpersverbindingen.
