Componentenmethode

De dwarsdoorsnede wordt samengesteld met componenten

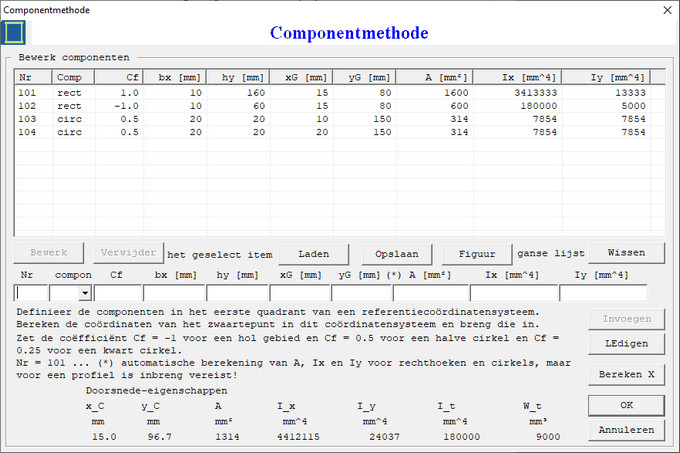

De dwarsdoorsnede is samengesteld met componenten waarvan de dwarsdoorsnede-eigenschappen makkelijk te bepalen zijn: rechthoeken, cirkels en standaard profielen. Inbreng met dialoogvenster zoals hieronder voorgesteld:

Inbreng van rechthoeken en cirkels: breedte b_x, hoogte h_y en coördinaten van het zwaartepunt x_G en y_G. De dwarsdoorsnede-oppervlakte A, traagheidsmomenten I_x en I_y worden automatisch berekend. Voor een standaard profiel zijn de dwarsdoorsnede-eigenschappen te ontlenen aan profieltabellen en in te brengen in de overeenkomstige invoervakken.

Berekening dwarsdoorsnede-eigenschappen

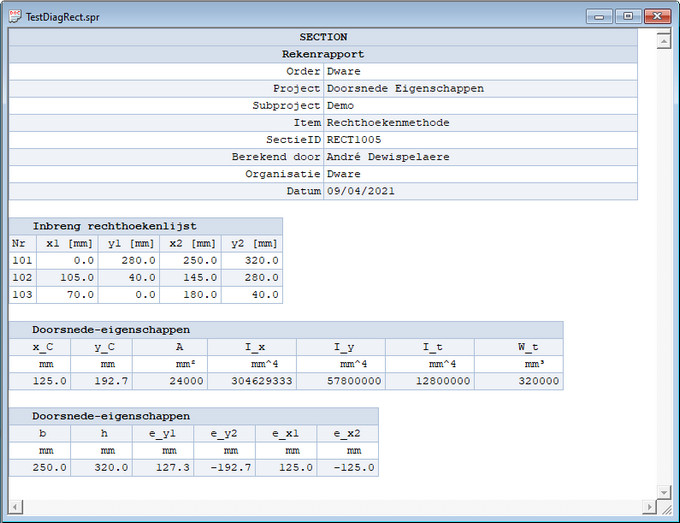

Uitvoer op het scherm zoals hieronder:

Ga naar de volgende pagina voor samengestelde dwarsdoorsnede rechthoekmethode.
