Keuze van Passing

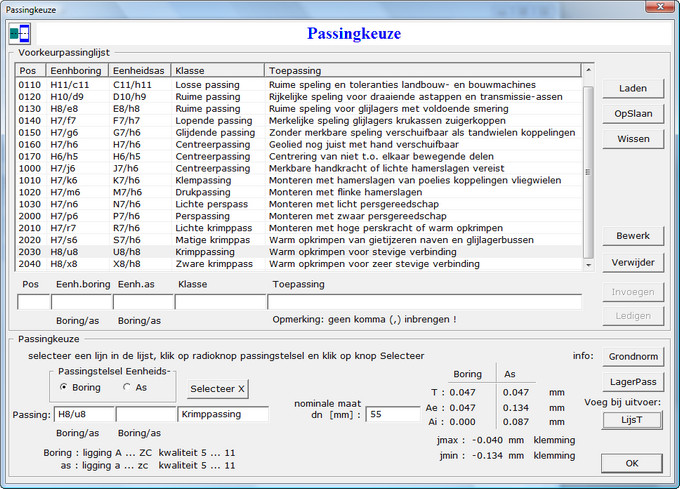

is makkelijk te doen met volgend dialoogvenster:

De gebruiker kiest een lijn in het lijstbesturingselement voor de gewenste passing en kiest dan voor het eenheidsboring- of eenheidsasstelsel met een muisklik op de overeenkomstige radio knop. Inbreng van de nominale maat en met een druk op de Tab-toets worden de bovenste - en onderste afwijking berekend alsook de minimale en maximale speling (positieve waarde) of klemming (negatieve waarde). Met een klik van de muis op de opdrachtknop 'LijsT' wordt het rekenresultaat toegevoegd aan een lijst die op het scherm wordt weergegeven. Deze lijst kan op papier afgedrukt worden.

Uitvoer van lijst

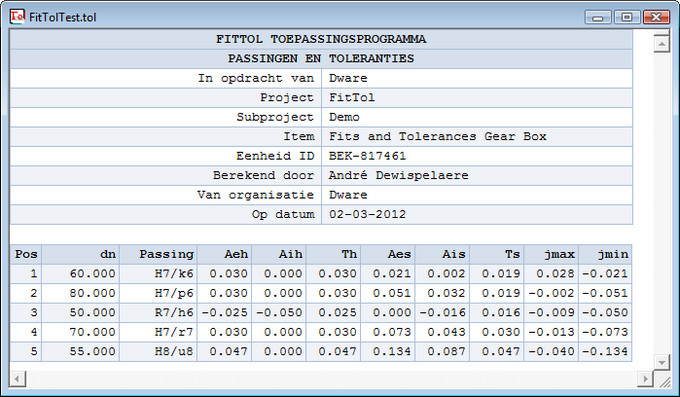

Berekend zijn: bovenste - en onderste afwijking, tolerantie, minimale en maximale speling (+ waarde) of klemming (- waarde) voor inwendig deel (index s) een uitwendig deel (index h). Zie voorbeeld in onderstaande figuur:

Exportering als tekstbestand

Klik hier op Rapport Gekozen Passingen om een voorbeeld te zien van een geëxporteerd tekst bestand.

Einde van FitTol webpagina's. Ga naar Productenlijst voor een ander product.
