Ontwerpspecificaties

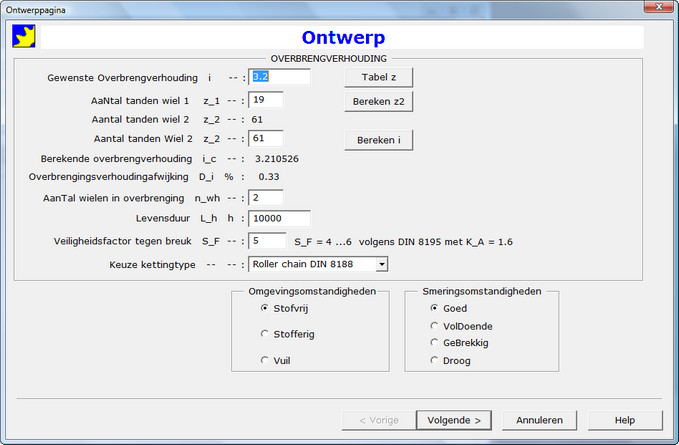

Inbreng van ontwerpspecificaties met wizzardpagina:
In de bovenstaande figuur is te zien welke inbreng vereist is. De soort ketting is te kiezen uit een keuzelijst.
De bedrijfsfactor KA is in te brengen met een volgende wizardpagina.
Keuze rollenketting

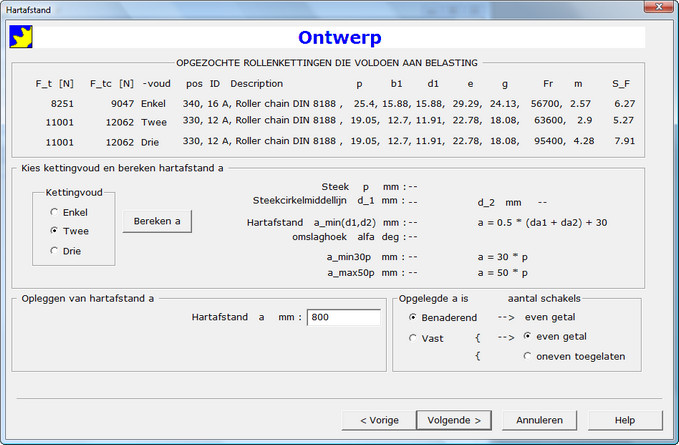

De toepassing zoekt de eerst passende simplex -, duplex - of triplex rollenketting op die de belasting kan overbrengen,
zoals voorgesteld in volgende wizardpagina:
De gebruiker zal kiezen of een enkel-, twee- of drievoudige ketting zal gebruikt worden door met de muis te klikken op een radioknop.
Met een muisklik op de opdrachtknop 'Bereken a' worden de steekcirkelmiddellijnen van de kettingwielen, de hartafstand a en de
toelaatbare minimale en maximale hartafstanden berekend. De gebruiker kiest uiteindelijk voor een afgeronde hartafstand a
door deze in te brengen.
Ga naar de volgende pagina voor uitvoer van het dimensioneringsprobleem.
