Asprofiel
Het asprofiel wordt bepaald met vormelementen zoals cilinders en afgeknotte kegels.

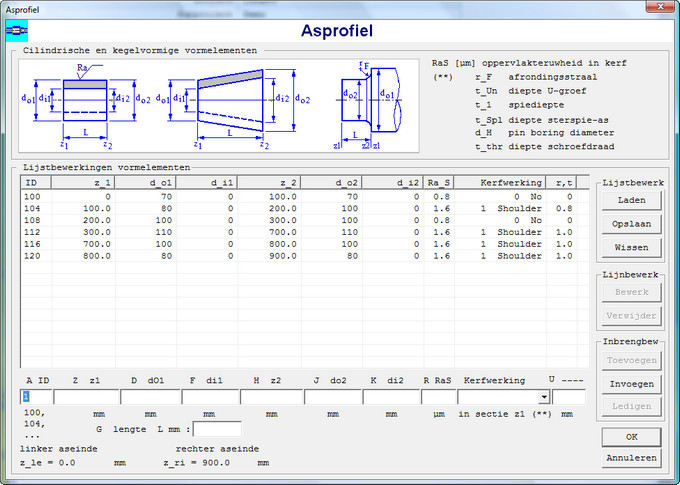

Inbreng met onderstaand dialoogvenster:
De ligging van elk vormelement wordt bepaald door een begin- en einddoorsnede:
|
begincoördinaat z1 |
uitwendige middellijn do1 |
inwendige middellijn di1 |
|
eindcoördinaat z2 |
uitwendige middellijn do2 |
inwendige middellijn di2 |
Inbreng van oppervlakteruwheid RaS, afrondingsstraal rF in doorsnedeovergangen.
Een kerfwerking is te plaatsen in de begindoorsnede van een vormelement bij elke doorsnedeverandering, een U-groef, een inleg-
of tapse spie, een sterspie, een pin boring, schroefdraad, een krimpverbinding, opgekoold gebied, inductief- of
vlamgehard gebied.
De toepassing berekent het gewicht en de ligging van het zwaartepunt voor elk vormelement. Het toaal gewicht, de ligging
van het zwaartepunt en het polair traagheidsmoment Jz van de as worden eveneens berekend.
Geconcentreerde Massa's
Geconcentreerde massa's die vast verbonden zijn aan de as, zijn in te brengen in een speciaal daartoe voorzien dialoogvenster.
Deze massa's worden omgerekend naar krachten die bij de belastingslijst gevoegd worden, indien het daartoe voorziene keuzevakje
afgevinkt is. Deze afzonderlijke inbreng is vereist voor de berekening van de critische omwentelingssnelheid van de as voor
buiging en torsie.
Ga naar de volgende pagina voor sterkteberekening.
